Connexion sécurisée, norme respectée, installation sans risque : voilà ce que chaque propriétaire souhaite lorsqu’il s’agit de raccorder une VMC au réseau électrique. Face à la complexité des schémas, à la peur d’un mauvais branchement et à la pression de la conformité, l’angoisse monte vite. L’erreur ne pardonne pas : un simple oubli ou un mauvais choix de câble peut coûter cher, tant sur la sécurité que sur le confort de votre logement. Dans ce contexte, chaque étape compte : du choix du matériel à la vérification des connexions, il s’agit de garantir une ventilation performante tout en évitant tout incident électrique. Pour réussir ce raccordement, il faut s’appuyer sur un plan précis, respecter la norme NF C 15-100 et suivre rigoureusement les consignes du fabricant, afin d’assurer une installation fiable, durable et parfaitement adaptée à votre habitation.
Quels sont les prérequis avant le branchement d’une VMC sur le réseau électrique
Avant toute intervention, il faut préparer le matériel adéquat pour assurer un raccordement fiable et conforme. Il s’agit de sélectionner le bon câble électrique, de vérifier la section adaptée et de disposer d’une gaine répondant à la norme. Ce point garantit une protection optimale et une sécurité maximale lors de la manipulation de l’alimentation.
Le respect de la norme nf c 15-100 impose de couper l’alimentation au niveau du tableau électrique avant toute opération. Cette étape limite tout risque sur le circuit et permet une connexion en toute tranquillité. Il faut contrôler la présence d’un disjoncteur différentiel adapté pour éviter toute surcharge ou tout risque électrique.
La planification du montage et la consultation d’un schéma précis facilitent la pose et réduisent les erreurs. Cela permet de bien identifier la phase, le neutre et la terre, ainsi que la gestion de la vitesse pour une installation simple ou double. Un interrupteur adapté doit être prévu pour contrôler la vmc selon le besoin.
Liste des éléments indispensables à prévoir pour le raccordement
- Matériel : câbles 1,5 mm², gaine ICTA 16 ou 20 mm
- Protection : disjoncteur divisionnaire 2A, interrupteur différentiel 30 mA
- Connexion : borne pour phase, neutre, terre
- Montage : schéma de câblage conforme à la norme nf c 15-100
💡 Estimateur — Coût raccordement VMC
Estimation raccordement électrique seul

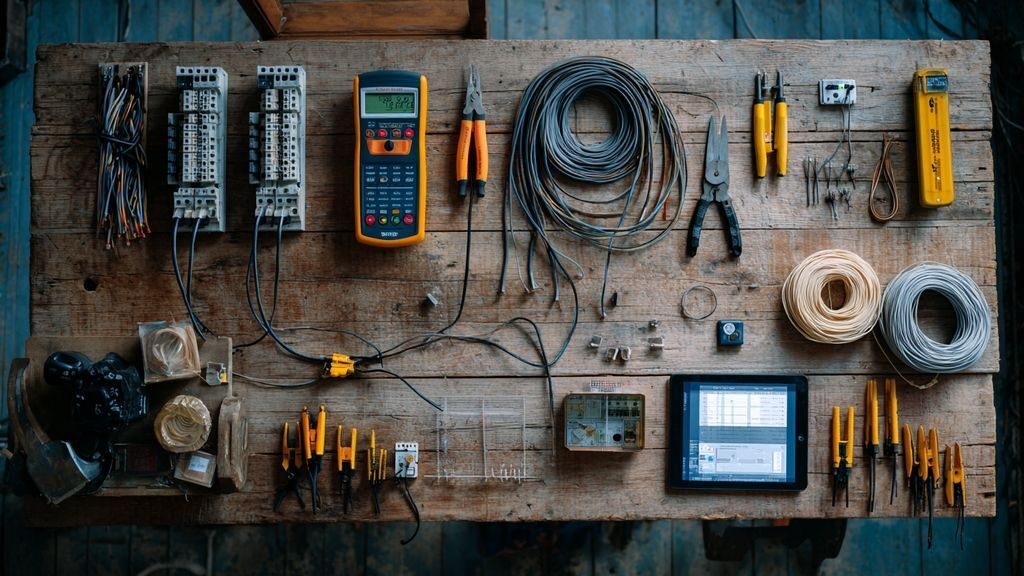

Comment choisir le bon câble et respecter la polarité lors du branchement
La sélection du câble influence directement la sécurité de l’installation. Il faut utiliser une section de 1,5 mm² pour la phase, le neutre et la terre de façon à garantir une protection électrique optimale. La gaine ICTA de 16 ou 20 mm assure une bonne isolation et facilite le passage du câble électrique.
Le respect de la polarité est essentiel lors du câblage. Le fil bleu correspond au neutre, le fil vert jaune à la terre, le fil marron ou rouge à la phase. Cette identification claire limite les erreurs lors du montage et favorise un raccordement conforme au schéma.
Une connexion correcte sur les bornes de la vmc garantit le bon fonctionnement de l’appareil. Il faut toujours relier le circuit à un disjoncteur 2A au tableau électrique pour une protection efficace et durable. L’usage d’un fusible est proscrit pour cette application.
Critères pour un choix de câble adapté et un branchement sécurisé
- Section : 1,5 mm² pour phase, neutre, terre
- Gaine : ICTA de 16 ou 20 mm de diamètre
- Norme : respect de la norme nf c 15-100
- Protection : disjoncteur divisionnaire 2A obligatoire
💡 Le saviez-vous ?
La VMC est le seul appareil électrique du logement qui doit fonctionner 24h/24 et 365 jours par an. C’est pourquoi la norme interdit de la brancher sur un interrupteur ou une prise commandée. Son circuit dédié au tableau est protégé par un disjoncteur de seulement 2 A, le plus petit calibre du tableau, car une VMC ne consomme que 15 à 40 W en fonctionnement normal.
Quelles sont les étapes à suivre pour raccorder une VMC simple ou double vitesse
Pour une vmc simple vitesse, il suffit de raccorder le câble de phase, neutre et terre aux bornes correspondantes de la vmc. Le branchement se fait directement depuis le tableau électrique via un disjoncteur 2A.
Pour une vmc double vitesse, il faut prévoir un interrupteur double permettant de sélectionner la vitesse souhaitée. Trois fils relient l’interrupteur aux deux vitesses de la vmc ainsi qu’au neutre et à la terre pour une connexion complète.
Dans les deux cas, il convient de se référer à un schéma précis pour assurer un câblage conforme à la norme. L’utilisation d’un interrupteur différentiel 30 mA en tête de ligne protège efficacement l’installation contre les risques de défaut d’isolement.
Étapes essentielles du raccordement d’une VMC
- Alimentation : couper l’alimentation au tableau électrique
- Branchement : raccorder phase, neutre, terre sur la VMC
- Protection : installer un disjoncteur 2A
- Montage : vérifier le schéma de câblage
- Connexion : contrôler la polarité des fils
⚠️ Piège classique
Brancher une VMC double flux sur un disjoncteur 2 A comme une simple flux est une erreur qui provoque des déclenchements répétés. Les VMC double flux, surtout celles avec résistance de dégivrage, peuvent atteindre 300-500 W au démarrage. Vérifiez toujours la notice du fabricant pour connaître le calibre de disjoncteur adapté (souvent 10 A ou 16 A pour les modèles thermodynamiques).

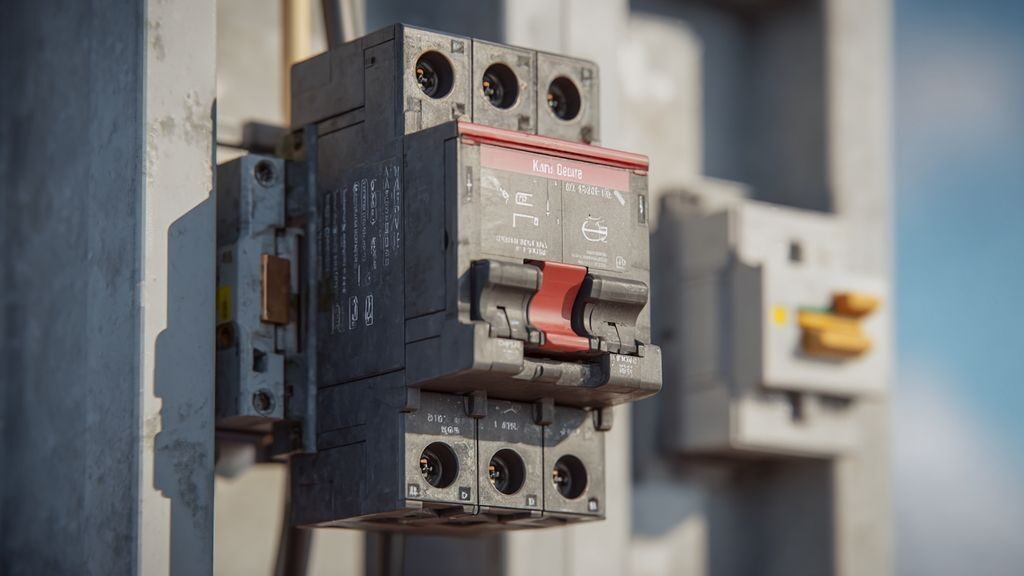

Quels dispositifs de protection et de commande privilégier pour une installation conforme
Le disjoncteur divisionnaire de 2A s’impose comme la référence en protection du circuit de vmc. Il protège contre les surintensités et garantit la sécurité de l’installation. L’ajout d’un interrupteur différentiel 30 mA de type AC en tête de ligne complète la protection électrique.
Pour la commande, l’interrupteur doit être adapté au type de vmc : simple vitesse ou double vitesse. L’intégration d’un programmateur ou d’une horloge au tableau électrique permet d’automatiser le fonctionnement et d’optimiser la gestion de l’alimentation.
Il faut toujours respecter le schéma de câblage fourni par le fabricant et vérifier chaque connexion avant remise sous tension. Cette rigueur évite toute anomalie et assure un montage durable et fiable.
Dispositifs à privilégier pour la protection et la commande
- Disjoncteur 2A dédié à la VMC
- Interrupteur différentiel 30 mA en tête de ligne
- Interrupteur simple ou double selon la vitesse
- Programmateur ou horloge pour gestion automatisée
- Schéma de câblage précis à respecter
En rénovation d’un appartement ancien, le remplacement d’une VMC simple vitesse par une double vitesse a permis d’améliorer la qualité de l’air tout en respectant la norme nf c 15-100 et les règles de sécurité du branchement électrique.
🔗 Articles liés à consulter
Comment garantir une installation durable et sans risque lors du raccordement d’une VMC
La pérennité d’une installation dépend du respect scrupuleux des règles de sécurité et de la qualité du câblage. L’utilisation de matériel certifié, la vérification de chaque connexion et l’emploi d’accessoires adaptés à la section du câble préviennent les échauffements ou les faux contacts. Un montage soigné, sans torsion ni pincement des fils, limite les risques d’incident sur le circuit.
Pour renforcer la fiabilité, il est conseillé de contrôler régulièrement la protection électrique et de tester le bon fonctionnement du disjoncteur et de l’interrupteur différentiel. L’ajout d’un témoin lumineux sur le tableau électrique permet de visualiser l’état de l’alimentation de la vmc et d’intervenir rapidement en cas d’anomalie détectée.
Pourquoi vérifier la compatibilité du matériel avec la norme en vigueur
Chaque matériel doit répondre à la norme pour garantir une protection efficace. Un câble non conforme ou un disjoncteur inadapté expose à des dysfonctionnements et compromet la sécurité de l’ensemble du circuit. La certification NF assure que les composants respectent les exigences de la norme nf c 15-100.
Comment optimiser la ventilation et la gestion de la vitesse
L’ajout d’un interrupteur à retour automatique ou d’un programmateur améliore le confort d’utilisation de la vmc. La gestion de la vitesse selon l’occupation des pièces et le taux d’humidité optimise la consommation d’énergie et la qualité de l’air. Un schéma précis facilite l’intégration de ces dispositifs au câblage existant.
Quels contrôles effectuer après le raccordement
Une vérification de la connexion sur chaque borne, un contrôle de la protection électrique et un essai de fonctionnement de la vmc s’imposent. L’utilisation d’un testeur de câble ou d’un multimètre permet de s’assurer de la continuité des fils et de l’absence de défaut d’isolement. Cette étape garantit que le raccordement respecte les normes et que la sécurité est assurée.
Quand faire appel à un professionnel pour le raccordement d’une VMC
En cas de doute sur le branchement, la configuration du tableau électrique ou la conformité à la norme nf c 15-100, solliciter un électricien qualifié reste la meilleure option. Un expert analyse le circuit, valide le choix du matériel et garantit un montage sans faille, pour une installation fiable et durable.
- Vérifier la conformité de chaque câble et accessoire
- Contrôler la présence d’un disjoncteur 2A dédié
- Tester le fonctionnement de l’interrupteur différentiel
- Valider le schéma de câblage par rapport à la notice fabricant
- Réaliser un essai de ventilation sur toutes les vitesses

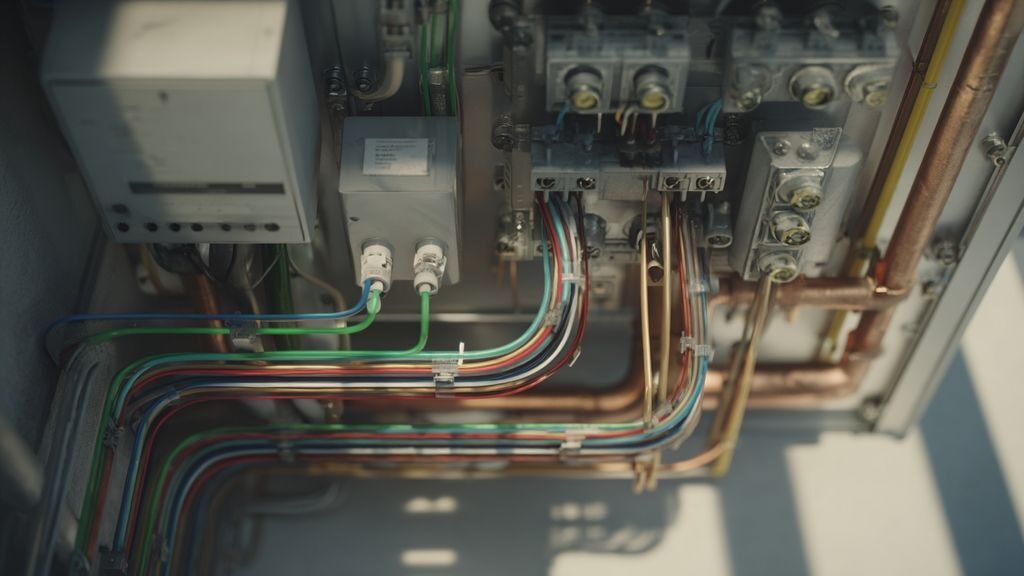

Pourquoi le respect des normes et du schéma de branchement est-il essentiel pour une VMC
Le respect rigoureux des règles de câblage et de la norme nf c 15-100 permet de garantir une sécurité optimale et d’éviter tout incident sur le circuit. Une installation bien réalisée protège les occupants, prolonge la durée de vie du matériel et assure un fonctionnement efficace de la vmc dans la durée. Un branchement conforme, associé à une protection électrique adaptée, offre la sérénité d’un système fiable et performant, adapté à toutes les configurations de logements.
FAQ pratique sur le raccordement électrique d’une VMC
Comment identifier rapidement une anomalie lors de la mise en service d’une VMC ?
Un dysfonctionnement se manifeste souvent par l’absence de ventilation, un bruit anormal ou l’absence de témoin lumineux sur le tableau. Un contrôle immédiat des connexions, du disjoncteur 2A et du branchement des vitesses permet de cibler l’origine du problème. L’usage d’un multimètre facilite la détection d’une coupure ou d’un défaut d’isolement.
Existe-t-il des solutions pour réduire le bruit d’une VMC après installation tout en conservant la conformité électrique ?
L’ajout de gaines acoustiques, le positionnement sur des silentblocs et l’éloignement du bloc moteur des pièces de vie limitent efficacement les nuisances sonores. Ces adaptations n’impactent pas la conformité du câblage ni la protection électrique dès lors que le schéma de branchement et la norme NF C 15-100 restent strictement respectés.
Pour approfondir la compréhension des normes lors de l’installation d’une VMC au réseau électrique, il peut être utile de consulter des conseils pratiques sur le choix du matériel électrique adapté afin de garantir une mise en œuvre conforme à la NF C 15-100 et aux bonnes pratiques de sécurité.La VMC doit-elle avoir un circuit électrique dédié ?
Oui, la norme NF C 15-100 impose un circuit dédié pour la VMC, protégé par un disjoncteur de 2 A en 1,5 mm². Ce circuit ne doit alimenter aucun autre appareil et ne doit pas comporter d’interrupteur.
Peut-on brancher une VMC sur une prise classique ?
Non, c’est interdit par la norme. La VMC doit fonctionner 24h/24 sur un circuit dédié au tableau électrique. Un branchement sur prise risque d’être débranché accidentellement, provoquant des problèmes d’humidité et de qualité d’air.
Combien coûte le raccordement électrique d’une VMC ?
Le raccordement seul (hors VMC) coûte 150 à 400 € selon le type de VMC et la distance au tableau. Pour une VMC simple flux avec circuit existant, comptez environ 150 €. Pour une double flux avec création de circuit, jusqu’à 400 €.
Faut-il couper la VMC quand on part en vacances ?
Non, la VMC doit rester allumée en permanence pour éviter l’accumulation d’humidité et les moisissures. Sa consommation est très faible (15 à 40 W pour une simple flux), soit environ 3 à 8 € par mois. La couper ne génère aucune économie significative.
