Défaut de terre, déclenchements répétés, sécurité menacée : ces situations provoquent une véritable inquiétude, surtout lorsque la protection de votre famille ou de vos équipements est en jeu. Face à une installation électrique qui présente des signes de faiblesse, l’angoisse de l’accident ou de la panne coûteuse s’installe rapidement. Risque électrocution ou dommages matériels : chaque minute compte pour agir efficacement. La complexité des réseaux modernes, la multiplication des appareils sensibles et l’évolution des normes rendent le diagnostic plus délicat que jamais. Pour localiser rapidement l’origine d’un défaut, sécuriser votre habitation et éviter les erreurs qui pourraient aggraver la situation, il convient d’adopter une méthode rigoureuse et éprouvée, en s’appuyant sur des outils adaptés et un contrôle précis à chaque étape du processus.
Quels appareils utiliser pour détecter un défaut de terre
Pour commencer un test de terre fiable, l’emploi d’appareils adaptés reste incontournable. L’utilisation d’un multimètre permet de mesurer la résistance entre le fil actif et la terre pour détecter toute anomalie liée à un défaut de continuité ou un contact inapproprié.
Le testeur de résistance d’isolation ou mégohmmètre applique une haute tension à l’isolation du câble. Si la résistance électrique mesurée est trop faible, cela signale une possible fuite de courant vers la terre.
Étapes essentielles pour choisir le bon appareil
- Vérifier la présence d’un multimètre calibré pour la basse tension domestique
- Utiliser un testeur de résistance d’isolation adapté aux installations résidentielles
- Prévoir un détecteur de fuite de courant ou un dispositif différentiel portable
Comment interpréter les mesures de résistance et de tension
La lecture des valeurs de résistance et de tension s’avère déterminante pour repérer un défaut de mise à la terre. Une résistance très faible entre le fil actif et la terre indique un chemin de faible résistance électrique qui révèle souvent un défaut.
Une tension anormale entre la phase et la terre ou une continuité inattendue met en lumière un défaut à la terre. Cela implique une intervention immédiate pour garantir la sécurité de l’installation.
Valeurs indicatives à surveiller sur le multimètre
- Résistance entre phase et terre supérieure à 1 mégaohm
- Tension entre neutre et terre proche de zéro volt
- Absence de continuité entre phase et terre en l’absence de défaut
Quels signes concrets révèlent un défaut de terre dans une installation
La présence d’un défaut de terre se manifeste souvent par des déclenchements répétés du disjoncteur différentiel ou par la sensation de picotements lors du contact avec certaines parties métalliques reliées à l’installation.
D’autres signes visibles incluent la corrosion des conducteurs, des traces de brûlure près des prises ou une odeur suspecte, témoignant d’une fuite de courant persistante dans le circuit.

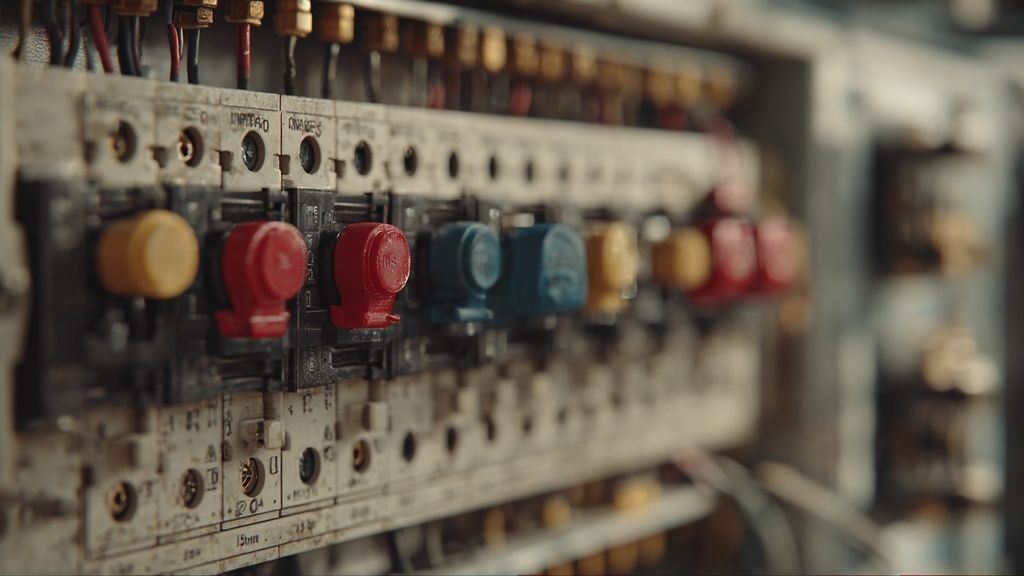

Comment localiser précisément l’origine d’un défaut de terre
La localisation du défaut nécessite une méthode systématique. Il convient de déconnecter successivement les sections du circuit afin d’observer le comportement du courant et de la résistance à chaque étape.
L’utilisation d’un traceur de circuit permet de suivre le chemin du courant et d’identifier rapidement la zone affectée par le défaut de mise à la terre.
Méthodes pratiques pour cibler la zone défectueuse
- Déconnecter les appareils pour isoler la section concernée
- Utiliser un traceur de circuit pour suivre le signal jusqu’au défaut
- Vérifier visuellement les boîtes de dérivation et les connexions
Quelles précautions prendre pour prévenir les défauts de terre
Un contrôle installation électrique régulier limite les risques de défaut de mise à la terre. L’entretien préventif passe par la vérification de l’état des conducteurs, l’absence de corrosion et la conformité des raccordements selon les normes en vigueur.
Tester périodiquement les dispositifs différentiels et éviter l’exposition des circuits à l’humidité assurent une protection durable contre toute fuite ou défaut de terre.
Actions préventives à adopter dans le temps
- Inspecter l’installation à chaque changement d’appareillage
- Tester les disjoncteurs différentiels tous les six mois
- Remplacer immédiatement tout câble endommagé ou corrodé
- Respecter les règles de la norme NFC 15-100
Un chantier résidentiel à Lyon a retrouvé une sécurité totale grâce à la détection d’un défaut de terre identifié à l’aide d’un simple testeur de résistance d’isolation.
Pour approfondir vos connaissances sur la sécurité électrique domestique, découvrez notre guide complet sur les devis pour la mise aux normes électriques afin d’assurer une installation conforme et sécurisée pour tous les occupants.Comment vérifier la conformité de la mise à la terre d’une installation récente
La conformité d’une miseàlaterre sur une installation neuve repose sur la mesure de la résistance de la prise de terre à l’aide d’un appareil homologué. Cette valeur doit se situer sous le seuil fixé par la norme NFC 15-100, généralement inférieur à 100 ohms pour garantir une évacuation efficace du courant de défaut. Un contrôle initial avant la mise sous tension demeure fondamental pour prévenir tout défaut dès le départ.
Un diagnostic visuel des liaisons équipotentielles, des bornes de raccordement et de la continuité des conducteurs permet de s’assurer qu’aucune rupture ou mauvaise connexion n’affecte la terre. L’absence de corrosion, de traces d’échauffement ou de section de câble inadaptée constitue un gage de fiabilité sur le long terme.
La vérification régulière de la résistanced’isolation entre la terre et les autres conducteurs, notamment avant la pose définitive des appareillages, limite tout risque de fuite ou d’anomalie. Ce contrôle complète l’ensemble des tests électriques pour garantir la sécurité des occupants et la pérennité de l’installation.
Fréquence des contrôles sur une installation neuve
Un contrôle initial de la miseàlaterre doit être réalisé avant la première utilisation puis lors de chaque modification du réseau. Cette vérification périodique permet de détecter rapidement toute variation de résistanceélectrique susceptible de compromettre la sécurité de l’habitat.
Incidence des matériaux utilisés sur la qualité de la prise de terre
La nature du conducteur de terre et la qualité du piquet influencent directement la résistance mesurée. Un cuivre nu, bien dimensionné, associé à un piquet en acier galvanisé, offre une résistanceminimale et une excellente durabilité face à l’humidité ou à la corrosion du sol.
- Contrôler la valeur de résistance de terre à la réception du chantier
- Inspecter l’ensemble des connexions et des liaisons équipotentielles
- Utiliser des matériaux conformes et adaptés à la nature du sol
- Programmer un contrôle annuel ou lors de toute extension du réseau
Pourquoi le contrôle de la terre protège-t-il les personnes et les équipements
La miseàlaterre assure l’évacuation rapide de toute fuite de courant vers le sol, évitant ainsi le passage du courant par le corps humain en cas de défaut d’isolement. Cette protection limite le risque d’électrocution en cas de contact accidentel avec une masse métallique reliée à l’installation.
Un contrôleinstallationélectrique rigoureux permet de prévenir l’endommagement des équipements sensibles, comme les appareils électroménagers ou les systèmes domotiques, en limitant les surtensions et les retours de courant indésirables. La terre joue un rôle de tampon en absorbant ces phénomènes transitoires.
Le dispositif différentiel, associé à une miseàlaterre performante, détecte toute fuite et coupe instantanément l’alimentation, réduisant ainsi la gravité des incidents électriques. Cette synergie entre contrôle et équipement garantit une sécurité optimale pour l’habitat.
Effets d’un défaut de terre sur les appareils électroniques
Un défaut de terre expose les équipements électroniques à des variations de tension pouvant entraîner leur dysfonctionnement ou leur destruction. Un testdeterre régulier protège les investissements en évitant des pannes coûteuses.
Rôle du contrôle différentiel dans la détection des défauts
Le contrôle différentiel surveille en permanence l’équilibre du courant entre phase et neutre. Dès qu’une fuite vers la terre est détectée, il coupe l’alimentation, empêchant tout accident et localisant la zone à vérifier.
- Protéger les personnes contre les chocs électriques
- Préserver les appareils sensibles des surtensions
- Limiter les risques d’incendie liés à une fuite de courant
- Assurer la conformité aux exigences de la norme NFC 15-100
- Faciliter la maintenance et l’évolution de l’installation
Comment agir rapidement en cas de suspicion de défaut de terre
Face à un déclenchement répété du différentiel ou à des signes inhabituels sur l’installation, il convient de couper immédiatement l’alimentation générale et d’isoler la zone suspecte. Un testdeterre ciblé sur chaque circuit permet d’identifier l’origine du défaut sans délai.
L’intervention d’un professionnel qualifié reste recommandée pour réaliser un contrôleinstallationélectrique approfondi, notamment lorsque la résistance ou la tension mesurée sort des valeurs usuelles. Ce diagnostic évite toute aggravation et sécurise l’ensemble du réseau domestique.
La documentation précise de chaque intervention, avec relevé des valeurs de résistance et de tension, facilite le suivi dans le temps et permet d’anticiper d’éventuelles évolutions de la miseàlaterre dues à l’environnement ou à l’usure des matériaux.
Étapes à suivre avant toute remise sous tension
Avant de rétablir l’alimentation, il faut contrôler l’absence de fuite sur tous les circuits, vérifier la continuité des conducteurs et s’assurer du bon fonctionnement des dispositifs différentiels. Cette procédure garantit une reprise en toute sécurité.
Avantages d’un carnet de maintenance électrique
Tenir un carnet de maintenance, recensant chaque testdeterre et contrôle réalisé, permet de détecter plus tôt toute dégradation progressive de la résistanced’isolation ou de la miseàlaterre. Cette traçabilité optimise le suivi de l’installation.
- Couper l’alimentation générale dès le moindre doute
- Isoler les circuits pour cibler la zone en défaut
- Faire appel à un électricien agréé pour un diagnostic
- Documenter chaque contrôle et réparation
- Planifier des vérifications régulières selon l’usage du bâtiment
Comment garantir la fiabilité de la mise à la terre dans la durée
La pérennité d’une miseàlaterre efficace repose sur des testsréguliers, l’utilisation de matériaux adaptés et le respect des normes en vigueur. Une vigilance constante sur la résistance mesurée et la qualité des connexions limite les risques de défaut et assure une protection optimale des occupants et des équipements.
FAQ d’expert pour optimiser la sécurité de votre installation électrique
Comment reconnaître une prise de terre défectueuse sans matériel spécialisé ?
Des déclenchements intempestifs du disjoncteur différentiel, la présence de picotements au toucher d’éléments métalliques ou encore une odeur de brûlé à proximité des prises peuvent déjà alerter sur un défaut. Ces indices doivent inciter à une vérification rapide par un professionnel.
La terre protège-t-elle vraiment contre les surtensions causées par la foudre ?
Une prise de terre correctement installée canalise l’énergie des surtensions vers le sol, réduisant l’impact sur les équipements connectés. Cependant, pour une protection optimale contre la foudre, l’ajout d’un parafoudre en tête d’installation complète efficacement le dispositif.
Faut-il toujours remplacer un câble corrodé ou peut-il être réparé ?
La corrosion d’un conducteur altère ses performances et compromet la sécurité du réseau. Même si des réparations ponctuelles semblent possibles, le remplacement total du câble reste la solution fiable pour retrouver une conductivité et une durabilité conformes aux exigences normatives.
Comment savoir si ma terre fonctionne ?
Appuyez sur le bouton test de votre différentiel 30 mA : il doit couper immédiatement. Vous pouvez aussi mesurer la tension neutre-terre avec un multimètre (doit être inférieure à 2 V). Pour un diagnostic complet, un électricien mesurera la résistance de terre avec un telluromètre.
Que faire si le différentiel saute sans raison apparente ?
Débranchez tous les appareils et réarmez. Rebranchez-les un par un : celui qui fait sauter le différentiel a un défaut d’isolement. Si le différentiel saute sans aucun appareil branché, le défaut est dans le câblage fixe et nécessite un électricien.
Une résistance de terre de 200 ohms est-elle dangereuse ?
Une résistance de 200 Ω dépasse le seuil de 100 Ω recommandé. Cela signifie que le différentiel 30 mA pourrait ne pas déclencher assez vite en cas de fuite. Il faut améliorer la prise de terre en ajoutant des piquets ou une boucle de fond de fouille.
Combien coûte la réparation d’un défaut de terre ?
Comptez 150 à 400 € pour le remplacement d’un piquet de terre, 400 à 1 000 € pour la création complète d’une prise de terre, et 50 à 150 € pour le remplacement d’un différentiel défaillant.
