⚡ Résumé Express
| 🔌 Tirer une ligne électrique : l’essentiel | |
|---|---|
| 🛡️ Règle n°1 | Toujours couper le disjoncteur général |
| 📦 Matériel | Câble adapté + gaine + disjoncteur dédié |
| 📜 Norme | NF C 15-100 |
| 💰 Coût moyen | 150 à 500 € par circuit |
| ⏱️ Difficulté | Intermédiaire (bricoleur averti) |
| 🔧 Outils indispensables | VAT, pince à dénuder, tournevis isolé |
Un court-circuit inattendu, une odeur de plastique chaud ou un simple doute sur la sécurité de vos installations : ces situations créent toujours un sentiment d’urgence et d’inquiétude. Réaliser un tirage de ligne sans fausse note, c’est garantir la tranquillité de votre foyer ou de votre local professionnel. Chaque étape compte pour éviter les erreurs coûteuses et les risques invisibles qui guettent derrière les murs. Vous souhaitez intervenir en toute confiance, sans redouter l’accident ou la non-conformité. Structurer le chantier, sélectionner les bons outils, respecter les normes et valider chaque contrôle : ce chemin précis vous apportera la sérénité d’une installation fiable et durable.
Quels équipements utiliser pour garantir la sécurité lors du tirage d’une ligne électrique ?
L’utilisation d’outils adaptés et la sélection d’une protection adéquate sont primordiales pour tout tirage de ligne électrique. Porter des gants isolants épais assure une sécurité électrique optimale, surtout lors de toute intervention sur une installation existante ou neuve. Le choix d’un voltmètre fiable permet de vérifier l’absence de tension, étape indispensable avant toute manipulation.
Pour réussir l’installation, il convient d’anticiper chaque passage de câble en fonction de la configuration du chantier : gaines souples ou rigides selon les contraintes, tire-fil adapté à la longueur et à la complexité du parcours. Respecter la norme NF C 15-100 garantit la conformité et la robustesse de l’installation.
Les équipements à privilégier pour une sécurité optimale
- Sécurité électrique : Gants isolants et lunettes de protection
- Outils : Voltmètre, pince à dénuder, tournevis isolés
- Protection : Disjoncteur différentiel 30 mA en tête de rangée
- Gaine : Modèles adaptés à l’humidité ou aux parcours extérieurs
- Tirage : Tire-fil nylon, polyester ou fibre de verre selon le chantier
Comment préparer et organiser le chantier avant de tirer une ligne électrique ?
Définir précisément le projet permet d’anticiper la technique à employer et d’éviter toute erreur de tirage ou de passage de câble. L’organisation du tableau, la répartition logique des circuits et la vérification de la capacité du disjoncteur sont des étapes structurantes pour assurer une sécurité électrique durable.
La préparation du matériel, le repérage des points de dénudage et la planification des passages de gaine facilitent la pose et minimisent les risques techniques. Cette anticipation réduit les risques d’erreur lors de l’intervention et garantit la conformité de l’installation.
Étapes clés pour une préparation efficace du chantier
- Définition du besoin (ajout ou remplacement de ligne)
- Organisation du tableau électrique avec différentiel adapté
- Repérage des circuits existants
- Préparation des outils et équipements de sécurité
- Planification du passage de gaine et du tirage des câbles
💰 Estimez le coût de votre nouvelle ligne
Quelles méthodes utiliser pour tirer une ligne depuis un tableau, une prise ou un interrupteur ?
Pour chaque méthode, la coupure du courant via le disjoncteur reste la priorité en matière de sécurité électrique. Depuis un tableau, l’intervention consiste à organiser les départs, installer les interrupteurs différentiels puis acheminer les câbles dans une gaine adaptée, en évitant tout contact avec des surfaces conductrices ou humides.
Depuis une prise ou un interrupteur, le repérage précis des fils phase, neutre et terre, puis le dénudage soigné de chaque fil à l’aide d’outils spécialisés, précède l’attache à une aiguille tire-fil. La sélection d’une aiguille nylon, polyester ou fibre de verre dépend du passage à réaliser et de la configuration de la gaine.
💡 Le saviez-vous ?
Le VAT (Vérificateur d’Absence de Tension) est l’outil le plus important pour travailler en sécurité sur un circuit électrique. Un simple multimètre ne suffit pas : le VAT est spécialement conçu pour confirmer qu’un circuit est bien hors tension avant toute intervention. Il coûte entre 20 et 80 € et peut vous sauver la vie.
📊 Section de câble selon le circuit
| Circuit | Disjoncteur | Section | Usage |
|---|---|---|---|
| Éclairage | 10A | 1,5 mm² | Points lumineux (8 max) |
| Prises standard | 16A | 1,5 mm² | Prises courantes (8 max) |
| Spécialisé | 20A | 2,5 mm² | Four, chauffe-eau, lave-linge |
| Cuisson | 32A | 6 mm² | Plaque de cuisson |

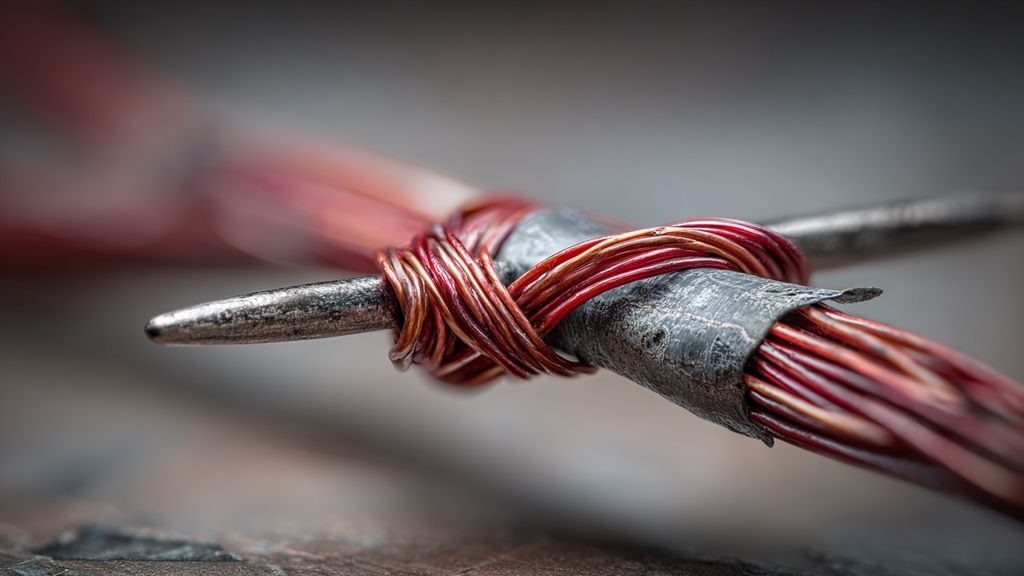

Comment réussir le passage des câbles et garantir leur durabilité ?
L’utilisation d’un lubrifiant spécifique facilite le passage des câbles dans la gaine, réduit les efforts et évite tout risque de casse lors du tirage. La fixation sécurisée des fils sur l’aiguille tire-fil, avec scotch isolant, assure une manipulation efficace et sans risque de déconnexion.
Laisser une longueur suffisante de câble en sortie pour le raccordement et fixer mécaniquement les fils dans la gaine ou la goulotte garantissent la robustesse de l’installation. Pour les longues distances ou les extérieurs, l’utilisation de câbles sous gaine IP 44, enterrés à 60 cm de profondeur avec remblayage de sable, optimise la protection contre l’humidité et les chocs.
💬 Témoignage terrain
📢 « Alexandre, bricoleur à Grenoble, a tiré une ligne dédiée pour son bureau en télétravail. « J’avais un circuit prises déjà surchargé avec l’écran, le PC et une imprimante laser. En ajoutant un circuit 20A dédié depuis le tableau, j’ai réglé mes problèmes de micro-coupures. » Coût total : 180 € de matériel en pose apparente (goulotte). « Le plus long, c’était de passer le câble dans les combles. » »
⚠️ Piège classique
❌ Se « piquer » sur un circuit existant au lieu de tirer une ligne dédiée. Beaucoup de bricoleurs raccordent une nouvelle prise sur le circuit le plus proche. Problème : chaque circuit a un nombre maximal de points d’utilisation (8 prises en 16A). Dépasser cette limite crée un risque de surcharge et rend l’installation non conforme.
Quels critères pour choisir le bon matériel et respecter la réglementation ?
Respecter la norme NF C 15-100 et choisir des câbles adaptés à l’environnement (extérieur, humidité, longue distance) sont des gages de sécurité électrique. Vérifier l’indice de protection IP 44 ou supérieur, sélectionner une gaine résistante et utiliser des outils certifiés garantissent la conformité et la longévité de l’installation.
En cas de doute sur le choix du matériel, solliciter un professionnel qualifié permet d’obtenir un diagnostic précis et d’assurer le respect de la réglementation. Suivre scrupuleusement les recommandations de sécurité électrique réduit tout risque d’incident lors de l’intervention.
Matériel et réglementation recommandés pour chaque usage
- Câble : Norme NF C 15-100, section adaptée à la puissance
- Protection : Disjoncteur différentiel, indice IP selon l’emplacement
- Gaine : Étanche pour extérieur ou zone humide
- Outils : Certifiés VDE pour une isolation renforcée
Un propriétaire a récemment évité un sinistre en détectant un défaut de protection grâce au contrôle systématique de chaque câble lors d’une intervention sur son installation.
🔗 Sur le même sujet
- Installation d’un circuit électrique : schéma et conseils
- Quel type de gaine utiliser pour ses câbles électriques ?
- Tirer une ligne électrique dans un jardin : combien ça coûte ?

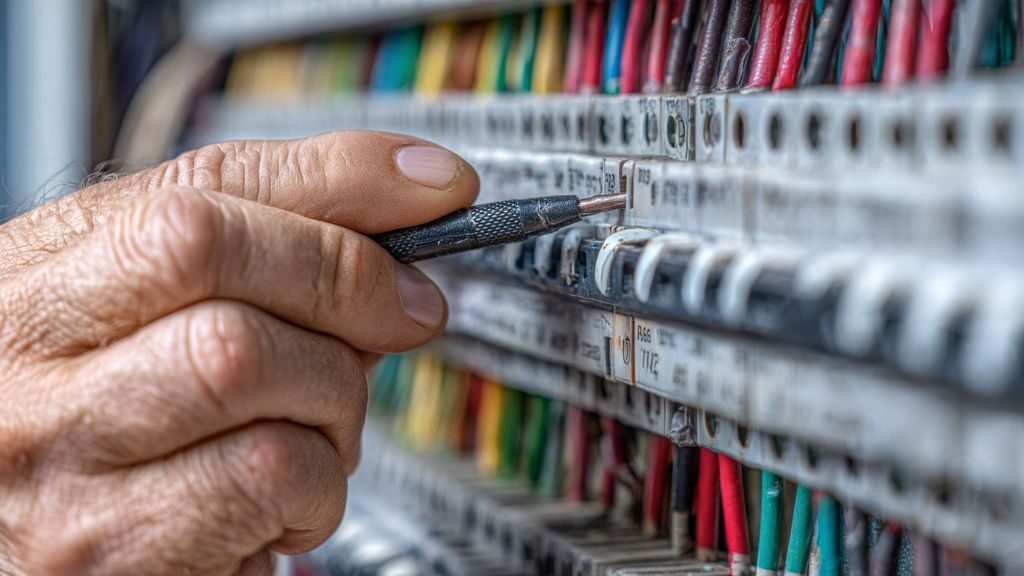

Comment vérifier la conformité d’une ligne électrique après installation ?
La validation d’un circuit nécessite le contrôle de la sécuritéélectrique par des tests systématiques. L’utilisation d’un contrôleur d’isolement permet de s’assurer de l’absence de fuite de courant entre conducteurs et masse. Cette étape garantit que chaque câble est correctement isolé et que la protection contre les contacts indirects fonctionne. Une attention particulière doit être portée aux jonctions et aux points de dénudage pour éliminer tout risque de défaut.
Le test de continuité des conducteurs de terre constitue une vérification essentielle. Il suffit de mesurer la résistance entre chaque prise de terre et le tableau principal pour s’assurer d’une intervention conforme. Une résistance trop élevée peut indiquer une mauvaise connexion ou une section de câble inadaptée, ce qui impose une correction immédiate pour garantir la protection des personnes.
L’utilisation d’un dispositif de test différentiel permet de contrôler le déclenchement du disjoncteur en cas de défaut à la terre. Ce contrôle certifie que la sécuritéélectrique est opérationnelle sur l’ensemble de la ligne, que le tirage a été réalisé sans endommager les conducteurs, et que la gaine assure une isolation continue sur tout le passage.
Éviter les erreurs courantes lors de la vérification
Un test incomplet ou l’oubli d’un point de dénudage expose à des anomalies lors de la mise sous tension. Il convient de toujours contrôler la totalité des circuits, y compris ceux qui semblent secondaires. L’emploi d’outils de mesure adaptés à la tension et à la puissance du circuit garantit des résultats fiables et évite toute mauvaise interprétation des valeurs relevées.
Interpréter les résultats des contrôles électriques
Une valeur de résistance anormale ou un déclenchement intempestif du disjoncteur signale un défaut à corriger avant toute utilisation. Analyser les mesures, comparer avec les valeurs de référence de la norme et vérifier chaque passage de câble permet d’identifier rapidement l’origine du problème et d’assurer une protection maximale sur l’ensemble de l’installation.
- Vérification de l’isolement avec un contrôleur dédié
- Test de continuité de la terre sur chaque circuit
- Contrôle du déclenchement du différentiel
- Inspection visuelle des points de raccordement et de dénudage
- Analyse des mesures par comparaison avec la norme
Comment garantir la sécurité lors de travaux électriques en rénovation ?
Lors de la rénovation, la sécuritéélectrique repose sur l’identification préalable de l’existant et l’adaptation des techniques de tirage et de passage de câble. La coupure de l’alimentation générale, l’utilisation d’outils isolés et la vérification de l’absence de tension à chaque étape restent incontournables. La protection des circuits anciens doit être renforcée lors de l’ajout de nouvelles lignes ou du remplacement des gaines.
FAQ d’expert : Réponses aux questions incontournables pour un tirage de ligne électrique réussi
Comment reconnaître un câble sous-dimensionné lors d’une intervention en rénovation ?
Un câble sous-dimensionné se repère souvent à la section trop faible par rapport à la puissance de l’appareil alimenté ou à la longueur excessive du circuit sans augmentation de section. Lorsqu’un doute subsiste, il convient de mesurer l’échauffement du câble en fonctionnement et de vérifier la conformité avec la norme NF C 15-100 pour éviter tout risque de surchauffe ou de défaut d’isolement.
Quelles sont les précautions à prendre pour traverser une zone humide ou extérieure ?
L’utilisation d’une gaine étanche et d’un câble doté d’un indice de protection IP 44 minimum est indispensable. Il est recommandé de vérifier l’absence de condensation dans les gaines, d’installer les conduits hors d’eau et, pour les passages enterrés, de respecter la profondeur réglementaire avec remblayage en sable afin de protéger durablement l’installation contre l’humidité et les chocs.
À quel moment faut-il impérativement faire appel à un professionnel qualifié ?
L’intervention d’un professionnel s’impose dès lors qu’un doute persiste sur le dimensionnement des câbles, la conformité du tableau électrique ou la sécurité des raccordements en zones à risques. Toute modification du schéma de distribution ou ajout d’un circuit dédié nécessite une expertise pour garantir la compatibilité avec l’installation existante et prévenir toute non-conformité réglementaire.
Peut-on tirer une ligne électrique soi-même ?
Oui, un particulier peut réaliser ses propres travaux électriques chez lui. Il doit cependant respecter la norme NF C 15-100, utiliser du matériel conforme, et toujours travailler hors tension. Pour une construction neuve, le Consuel validera l’installation.
Faut-il couper le courant pour tirer une nouvelle ligne ?
Oui, il est impératif de couper le disjoncteur général avant tout travail sur le tableau électrique. Vérifiez l’absence de tension avec un VAT (Vérificateur d’Absence de Tension) avant de toucher les connexions.
Combien coûte le tirage d’une nouvelle ligne par un électricien ?
Comptez entre 150 et 500 € par circuit selon la longueur du tirage, le mode de pose (apparent ou encastré) et le type de circuit (simple éclairage ou circuit spécialisé 32A). La pose encastrée coûte environ 2 fois plus que l’apparent.
Combien de prises peut-on mettre sur un circuit ?
La norme autorise 8 prises maximum sur un circuit 16A en 1,5 mm², ou 12 prises en 2,5 mm². Pour les circuits spécialisés (four, lave-linge, chauffe-eau), une seule prise par circuit est autorisée.
