Comment déterminer le calibre du disjoncteur pour une installation photovoltaïque
Le choix du disjoncteur dépend d’abord de la puissance totale de l’installation et du type de kit solaire utilisé. Pour une sécurité optimale, il faut tenir compte de la capacité de production, du courant généré et de la configuration de l’onduleur. Un calibre adapté évite les surcharges et protège contre les courts-circuits.
Un disjoncteur 6A convient pour des systèmes jusqu’à 1380W, un 10A pour des kits solaires jusqu’à 2300W, un 16A pour des installations jusqu’à 3680W et un 20A pour des puissances supérieures à 6000W. Ce dimensionnement garantit une protection efficace selon la capacité du réseau.
La compatibilité avec la norme NFC 15-100 et UTE C15-712 est impérative pour une sécurité électrique sans faille. Ces normes imposent un disjoncteur AC adapté au courant alternatif, placé entre la sortie de l’onduleur et le tableau principal.
Principaux calibres de disjoncteurs selon la puissance
- Disjoncteur 6A : Jusqu’à 1380W, petits kits plug and play
- Disjoncteur 10A : De 1000W à 2300W, autoconsommation partielle
- Disjoncteur 16A : Jusqu’à 3680W, onduleur hybride
- Disjoncteur 20A : Plus de 6000W, protection renforcée
Quels critères techniques garantissent la sécurité électrique de l’installation
La sécurité électrique repose sur la protection contre les surcharges et courts-circuits, assurée par un disjoncteur adapté à la capacité du système. Il doit offrir une coupure rapide du courant en cas de défaut, grâce à une technologie fiable et éprouvée.
Le choix du câble dépend du calibre du disjoncteur : 2,5 mm² pour 16A, 6 mm² pour 32A. Une compatibilité parfaite entre câble et puissance du système garantit la durabilité de l’installation face aux variations de température.
La conformité avec les normes impose l’installation d’un disjoncteur AC, complété par un disjoncteur différentiel 30mA. Cette combinaison assure une détection efficace des défauts d’isolement ou de surintensité, sécurisant l’ensemble du circuit.
Éléments techniques à contrôler pour la sécurité
- Pouvoir de coupure : 6 kA recommandé
- Section de câble : Adaptée au calibre du disjoncteur
- Type de différentiel : Type A ou B selon l’onduleur
- Compatibilité : Rails DIN et coffrets AC standards
- Norme : NFC 15-100 et UTE C15-712 obligatoires
Un disjoncteur classique ne protège pas contre les courants de défaut continu générés par les panneaux solaires. C'est pourquoi la norme impose un différentiel de type A (et non type AC) côté onduleur string. Ce détail technique, souvent négligé, peut rendre votre installation non conforme et entraîner un refus du Consuel lors de la mise en service.
Pourquoi la compatibilité et la configuration de l’onduleur sont-elles essentielles
La compatibilité entre le disjoncteur, l’onduleur et le kit solaire garantit le bon fonctionnement de l’installation en autoconsommation. Un disjoncteur non adapté risque d’entraver la réponse rapide en cas de défaut et de compromettre la sécurité.
La configuration de l’onduleur (monophasé ou triphasé) influence le choix du disjoncteur : 16A triphasé pour 9000W, 32A monophasé pour 6000W. Une installation conforme optimise la protection contre les surcharges et assure la durabilité du matériel.
Les fabricants réputés comme Noark proposent des disjoncteurs testés pour leur résistance aux variations de température et leur technologie de coupure rapide. Cette qualité renforce la sécurité du système et la conformité réglementaire.
Brancher l'onduleur sur un circuit existant au lieu de créer une ligne dédiée. Cette erreur fréquente expose à un déclenchement intempestif du disjoncteur (cumul de courants) et empêche le compteur Linky d'enregistrer correctement la production injectée. La norme impose un départ dédié depuis le tableau, avec son propre disjoncteur et différentiel.

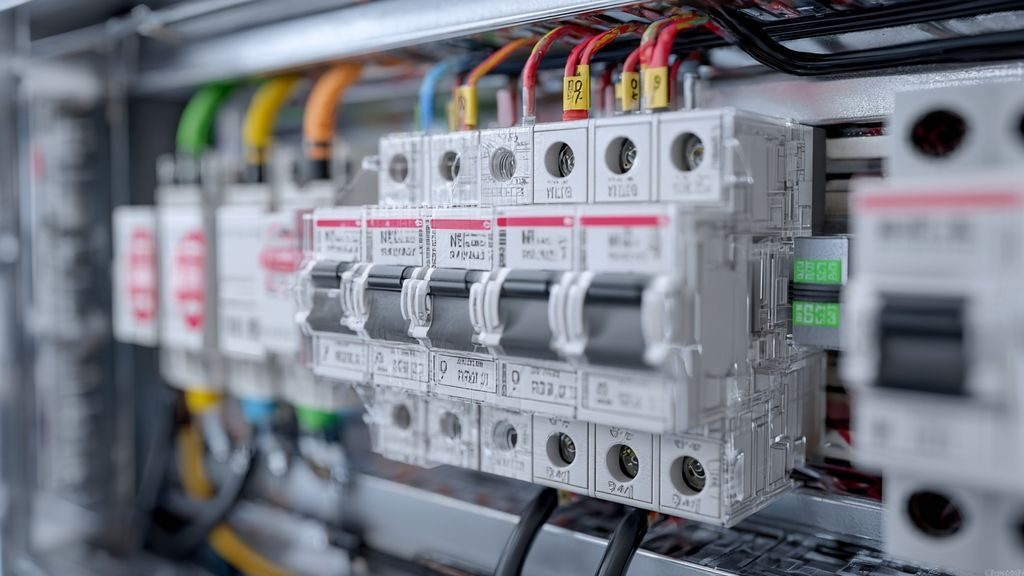

Comment assurer la conformité de l’installation photovoltaïque avec les normes françaises
Respecter la norme NFC 15-100 et UTE C15-712 est obligatoire pour toute installation photovoltaïque. Ces référentiels imposent l’utilisation d’un disjoncteur AC adapté à la puissance et un disjoncteur différentiel pour une protection maximale.
L’installation doit être réalisée en veillant à la bonne compatibilité entre les équipements, à la détection de toute surintensité et à la conformité des sections de câbles pour garantir la sécurité des personnes et des biens.
La conformité s’obtient par un dimensionnement précis, une configuration rigoureuse et une installation selon les recommandations du constructeur. Cette démarche assure la durabilité et la performance de votre système photovoltaïque.
Étapes pour garantir la conformité d’une installation
- Vérification de la norme : NFC 15-100 et UTE C15-712
- Choix du disjoncteur : Selon la puissance de l’onduleur
- Respect de la section de câble : Selon le calibre du disjoncteur
- Installation du différentiel : Type A ou B
- Contrôle de la compatibilité : Avec coffret AC et rail DIN
En 2022, une installation de 9000W bien dimensionnée a permis d’éviter toute coupure intempestive sur un site exposé à de fortes variations de température.
Quels sont les risques d’un disjoncteur mal adapté pour une installation photovoltaïque
Un disjoncteur mal choisi expose l’installation à des risques de surcharges ou de courts-circuits non détectés. Une coupure tardive met en péril la sécurité des personnes et peut endommager l’onduleur ou les équipements connectés. La réponse rapide du dispositif reste essentielle pour préserver la durabilité du système et éviter toute défaillance majeure.
Le mauvais dimensionnement du disjoncteur génère aussi des déclenchements intempestifs, réduisant la compatibilité entre les composants. Ce défaut nuit à la conformité de l’installation avec la norme en vigueur et compromet l’autoconsommation. Un diagnostic précis garantit la protection de chaque élément du circuit.
Comment la température influence-t-elle le choix du disjoncteur
La température ambiante impacte la résistance des matériaux et la capacité des disjoncteurs à fonctionner correctement. Un modèle conçu pour une large plage thermique assure une sécurité constante, même lors de fortes chaleurs ou de froid intense. Ce critère s’avère primordial dans les régions exposées à des variations climatiques marquées.
Pourquoi choisir un disjoncteur spécifique pour le courant continu
Les panneaux photovoltaïques produisent du courant continu avant conversion. Un disjoncteur dédié au courant continu garantit une coupure efficace et évite tout arc électrique, source de détérioration ou d’incendie. Ce type de protection complète la sécurité globale du système.
Quelles innovations technologiques améliorent la sécurité des installations photovoltaïques
Les nouveaux disjoncteurs intègrent des systèmes de détection avancée des surintensités et des défauts d’isolement. Ces dispositifs offrent une réponse rapide et une coupure sélective, limitant l’impact sur le reste du réseau. La technologie évolue pour renforcer la conformité et la durabilité des installations résidentielles et professionnelles.
Comment vérifier la conformité lors de l’ajout d’un kit solaire en autoconsommation
L’ajout d’un kit solaire nécessite de contrôler la compatibilité du disjoncteur existant avec la nouvelle puissance injectée. Un audit de la configuration du tableau électrique et une vérification de la norme assurent une sécurité optimale. L’intervention d’un professionnel garantit la bonne adaptation de la protection.
- Vérification du type de courant (continu ou alternatif)
- Contrôle de la plage de température d’utilisation
- Choix d’un disjoncteur certifié pour installations photovoltaïques
- Validation de la compatibilité avec l’onduleur et le coffret AC
- Respect du schéma de câblage recommandé par le fabricant

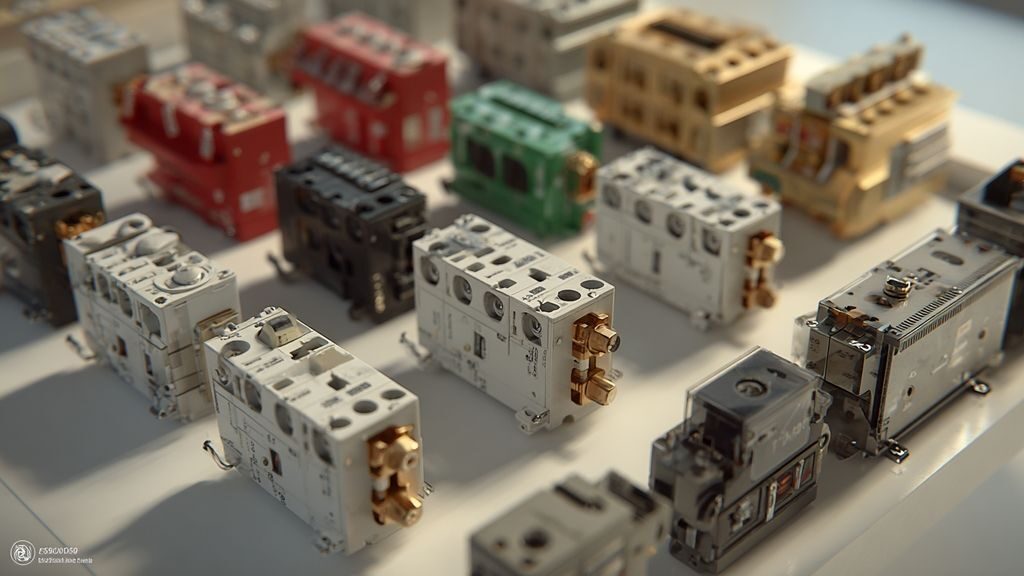

Comment faire le meilleur choix de disjoncteur pour sécuriser une installation photovoltaïque
Le choix d’un disjoncteur adapté repose sur l’analyse de la puissance de l’installation, la nature du courant, la compatibilité avec l’onduleur et la conformité aux normes. Prioriser la sécurité, la durabilité et la technologie de coupure rapide permet de garantir la performance et la protection du système photovoltaïque sur le long terme.
FAQ pratique pour une installation photovoltaïque fiable et sécurisée
Un disjoncteur photovoltaïque peut-il être installé soi-même ou l’intervention d’un professionnel est-elle indispensable
La manipulation et le raccordement d’un disjoncteur pour une installation photovoltaïque requièrent une expertise en électricité ainsi qu’une parfaite connaissance des normes en vigueur. Seul un professionnel formé saura dimensionner précisément la protection, garantir la conformité avec la NFC 15-100 et UTE C15-712, et assurer la sécurité de votre habitat ou local professionnel. Vous évitez ainsi tout risque d’erreur de câblage pouvant impacter la fiabilité du système.
Comment anticiper l’évolution de la puissance de l’installation pour choisir un disjoncteur adapté
Avant toute pose, il convient d’analyser le potentiel d’extension de votre installation photovoltaïque. Un expert préconise alors un disjoncteur dont le calibre permet une marge de puissance, tout en restant conforme aux normes de sécurité. Cette anticipation garantit la possibilité d’ajouter des panneaux ou de moderniser l’onduleur sans devoir remplacer l’ensemble du dispositif de protection, optimisant ainsi l’investissement sur la durée.
Pour approfondir la question de la protection électrique adaptée à votre installation solaire, découvrez comment bien choisir votre disjoncteur pour une installation photovoltaïque conforme et sécurisée afin de garantir la fiabilité de votre système.Quel type de disjoncteur pour des panneaux solaires en autoconsommation ?
Il faut un disjoncteur dédié de 16 à 32 A (selon la puissance) sur un départ spécifique du tableau, protégé par un interrupteur différentiel 30 mA de type A. Ce circuit doit être indépendant des autres circuits de la maison.
Pourquoi faut-il un différentiel type A et non type AC ?
Les panneaux solaires avec onduleur string peuvent générer des composantes de courant continu en cas de défaut. Le différentiel type A détecte ces courants mixtes (alternatif + continu), contrairement au type AC qui ne détecte que l'alternatif pur.
Faut-il un parafoudre pour une installation photovoltaïque ?
Le parafoudre est obligatoire si votre commune est classée en zone AQ2 (risque de foudre élevé) ou si la longueur de câble entre les panneaux et l'onduleur dépasse 10 mètres. Il se place côté DC (panneaux) et côté AC (onduleur).
Peut-on brancher l'onduleur sur un circuit existant ?
Non, la norme NF C 15-100 et le guide UTE C 15-712-1 imposent un circuit dédié pour l'onduleur photovoltaïque, avec son propre disjoncteur et différentiel. Brancher sur un circuit existant est non conforme et potentiellement dangereux.
