⚡ Résumé express
| 📝 Circuits PAC / Clim : l’essentiel | |
|---|---|
| Circuit dédié | Obligatoire (norme NF C 15-100) |
| Section câble | 2,5 à 6 mm² selon puissance |
| Protection | Disjoncteur 20A ou 32A + diff 30mA |
| Puissance PAC | 2 à 16 kW selon logement |
| Coût circuit | 300 à 800 € (pose comprise) |
Installation sécurisée, performance maximale et conformité totale : choisir le bon circuit pour une pompe à chaleur ou une climatisation transforme votre quotidien, réduit vos dépenses et préserve votre tranquillité. Face à la complexité des normes, des puissances électriques et des exigences de sécurité, chaque détail compte. Je vous transmets ici l’expertise issue de chantiers exigeants, pour vous guider pas à pas vers une solution fiable, durable et optimisée, en évitant les pièges qui coûtent cher et les erreurs qui compromettent la longévité de votre installation.
Quels critères électriques déterminer pour une installation de pompe à chaleur ou de climatisation
Le choix du circuit électrique pour chaque installation de pompe à chaleur ou climatisation dépend directement de la puissance de l’appareil et du type d’alimentation électrique disponible dans le logement. Un circuit adapté garantit la sécurité et la conformité aux normes, tout en optimisant le rendement et la consommation électrique.
Le courant monophasé fournit 230 volts, idéal pour les pompes à chaleur de 6 à 9 kW dans des logements individuels ou petits commerces, tandis que le courant triphasé s’impose pour les puissances supérieures ou la distance importante entre le compteur et l’émetteur. Une analyse précise de la source d’énergie et du besoin de chauffage ou de rafraîchissement oriente ce choix.
Les critères à prendre en compte pour choisir le circuit
- Type de pompe à chaleur ou climatisation à installer
- Puissance nominale de l’appareil
- Distance entre compteur et émetteur
- Type d’alimentation électrique disponible
- Configuration du tableau électrique existant
- Respect de la réglementation en vigueur

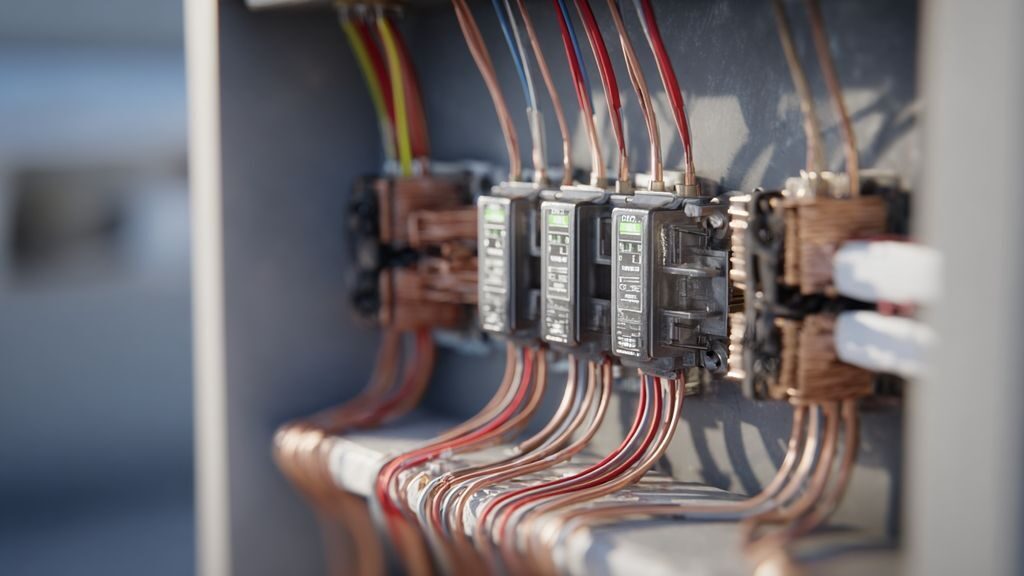

Quelle différence entre courant monophasé et triphasé pour une pompe à chaleur ou climatisation
Le courant monophasé supporte jusqu’à 12 kVA et répond aux besoins des installations domestiques standards, couvrant la plupart des pompes à chaleur de faible puissance. L’option courant triphasé devient incontournable dès que la puissance dépasse 9 kW ou pour les installations dans de grandes surfaces commerciales ou industrielles.
Le courant triphasé répartit la charge sur trois circuits, assurant une alimentation électrique stable et évitant toute surcharge ou court-circuit. Cette configuration améliore la sécurité et la conformité tout en permettant un fonctionnement optimal du compresseur et de l’échangeur.
Comparaison rapide des deux types d’alimentation
- Monophasé : 230 V, jusqu’à 12 kVA, usage résidentiel
- Triphasé : 400 V, jusqu’à 18 kVA, usage grande surface ou industriel
- Distribution de la puissance : un seul circuit ou trois circuits
- Distance d’installation : triphasé recommandé pour longue distance
❄️ Dimensionnement circuit PAC / Clim
Comment dimensionner le disjoncteur et sélectionner les protections électriques adaptées
La sélection du disjoncteur repose sur la puissance de la pompe à chaleur et la courbe de déclenchement. Pour un modèle de 7 kW sous 230 volts, un disjoncteur 32A courbe D assure la sécurité face aux pics de courant générés par le compresseur au démarrage et protège contre la surcharge ou le court-circuit.
L’ajout d’interrupteurs différentiels de 30 mA, types A, AC ou F selon l’usage, garantit une conformité parfaite avec la réglementation NF C 15-100 et protège contre les risques d’électrocution ou de court-circuit. La sécurité de l’ensemble du système s’en trouve renforcée.
💡 Le saviez-vous ?
Une pompe à chaleur air-eau consomme en moyenne 1 kWh d’électricité pour produire 3 à 4 kWh de chaleur (COP de 3 à 4). C’est pourquoi le circuit électrique d’une PAC de 12 kW ne tire en réalité que 3 à 4 kW du réseau. Cela explique qu’un disjoncteur de 20A suffit souvent, même pour chauffer une maison de 120 m², alors qu’un chauffage électrique direct nécessiterait 4 à 5 circuits de 20A.
📊 Sections et protections par puissance
| Puissance | Section | Disjoncteur | Différentiel |
|---|---|---|---|
| ≤ 3,5 kW | 2,5 mm² | 16A courbe D | 30mA type A |
| 3,5 à 5,5 kW | 2,5 mm² | 20A courbe D | 30mA type A |
| 5,5 à 7 kW | 4 mm² | 25A courbe D | 30mA type A |
| 7 à 12 kW | 6 mm² | 32A courbe D | 30mA type A |
Quelles sont les obligations réglementaires pour l’installation électrique d’une pompe à chaleur ou d’une climatisation
La réglementation impose le respect de la norme NF C 15-100, des normes EN 61000-3-2 et EN 61000-3-3, et la mise à la terre systématique pour chaque installation de pompe à chaleur ou climatisation. Les protections contre les défauts d’arc (DPDA) et les parafoudres sur les réseaux de communication sont fortement recommandées pour garantir la sécurité et la conformité.
Seul un professionnel qualifié RGE ou RGE Qualipac peut réaliser l’installation dans les règles de l’art, permettant de bénéficier d’aides financières. Un mauvais branchement ou une installation non conforme augmente le risque de court-circuit, de panne ou de surcharge, impactant la durée de vie et le rendement de l’appareil.
Les obligations principales à respecter
- Respect des normes NF C 15-100, EN 61000-3-2 et EN 61000-3-3
- Mise à la terre obligatoire
- Installation de DPDA et parafoudres recommandée
- Travaux réalisés par un professionnel RGE
- Vérification de la conformité par un expert
💬 Anecdote terrain
Un installateur en région toulousaine a été rappelé en urgence chez un client dont la PAC air-eau de 10 kW disjonctait aléatoirement. Le problème : l’électricien précédent avait branché la PAC sur un disjoncteur courbe C au lieu de courbe D. Le courant d’appel du compresseur (pic à 45A pendant 0,3 s) faisait sauter la protection. Simple remplacement du disjoncteur par un 32A courbe D : problème réglé en 10 minutes, pour 25 € de matériel.
⚠️ Piège classique
Brancher la PAC sur un circuit existant partagé. Certains installateurs peu scrupuleux raccordent la pompe à chaleur sur un circuit prises ou un circuit existant pour économiser du câble. C’est une infraction à la norme NF C 15-100 qui impose un circuit dédié pour tout appareil de plus de 2 kW. En cas de sinistre, l’assurance peut refuser l’indemnisation si le Consuel ou un expert constate cette non-conformité.
Comment optimiser le fonctionnement et la durée de vie d’une pompe à chaleur ou d’une climatisation
L’entretien régulier et la surveillance des câbles assurent la longévité de la pompe à chaleur ou de la climatisation. Un contrôle biannuel permet de prévenir toute panne, surcharge ou chute de rendement, notamment sur les éléments clés comme le compresseur, l’échangeur ou le circuit de fluide frigorigène.
Choisir un radiateur, un plancher chauffant ou un ventilo-convecteur adapté à la puissance et à la source d’énergie de l’appareil améliore la distribution de la chaleur ou du froid. La surveillance des indicateurs cop et etas aide à optimiser la consommation électrique et à anticiper tout risque de panne.
Conseils pour optimiser la performance et la sécurité
- Entretien biannuel par un professionnel
- Surveillance des indicateurs cop et etas
- Vérification régulière des câbles et connexions
- Choix d’émetteurs adaptés : radiateur, plancher chauffant, ventilo-convecteur
- Contrôle du circuit de fluide frigorigène
En 2023, une installation de pompe à chaleur dans une maison ancienne a permis d’atteindre un cop de 4,2 après adaptation du circuit triphasé et ajout d’un DPDA, illustrant l’importance de la conformité et d’un dimensionnement optimal.
🔗 Sur le même sujet
- ➡️ Disjoncteur différentiel : rôle et choix selon l’installation
- ➡️ Comment calculer la puissance nécessaire pour une installation électrique ?
- ➡️ Installation d’un circuit électrique : schéma et conseils
Quels équipements complémentaires prévoir pour sécuriser le circuit d’une pompe à chaleur ou d’une climatisation
La sécurité d’un circuit dédié à une pompe à chaleur ou à une climatisation repose sur l’ajout d’équipements spécifiques. Un contacteur jour/nuit permet de piloter l’alimentation électrique selon les plages tarifaires, limitant la consommation électrique inutile. Un relais thermique protège le compresseur contre toute surcharge accidentelle, garantissant la conformité de l’installation.
Installer un parafoudre sur le tableau électrique améliore la sécurité en évitant les dégâts dus aux surtensions, notamment lors d’orages. Ce dispositif protège le circuit de la pompe à chaleur ou de la climatisation, limitant le risque de panne et de court-circuit sur l’ensemble du réseau domestique. Cette précaution reste essentielle dans les zones à forte activité orageuse.
L’intégration d’un délesteur optimise la gestion de la puissance disponible. Ce module coupe temporairement certains appareils non prioritaires en cas de forte consommation électrique, évitant ainsi toute surcharge du réseau. Le délesteur s’avère particulièrement utile dans les habitations équipées de plusieurs systèmes de chauffage ou d’eau chaude sanitaire.
Le rôle du thermostat connecté dans l’efficacité énergétique
Un thermostat connecté ajuste la consommation électrique en temps réel. Il analyse la température ambiante et pilote le fonctionnement de la pompe à chaleur ou de la climatisation pour garantir un rendement optimal. Ce dispositif intelligent favorise des économies durables.
L’importance d’un entretien annuel réglementé
L’entretien annuel, souvent obligatoire pour les pompes à chaleur contenant plus de 2 kg de fluide frigorigène, limite les risques de panne et prolonge la durée de vie du compresseur et de l’échangeur. Cette intervention préventive garantit la conformité et la sécurité de l’installation.
- Installation d’un parafoudre dédié
- Ajout d’un relais thermique pour le compresseur
- Mise en place d’un contacteur jour/nuit
- Intégration d’un délesteur pour la gestion de puissance
- Thermostat connecté pour pilotage intelligent
Comment choisir le meilleur circuit pour optimiser la performance et la sécurité
Le choix du circuit détermine la sécurité, la conformité et le rendement de votre pompe à chaleur ou climatisation. Une analyse précise de la puissance requise, du type d’alimentation électrique et de l’environnement d’installation permet d’éviter toute surcharge ou court-circuit. Prendre en compte les recommandations d’un professionnel qualifié reste la meilleure garantie pour une consommation électrique maîtrisée et une durée de vie prolongée de l’équipement.
FAQ sur la sécurité et la performance des circuits électriques pour pompes à chaleur et climatisations
Comment savoir si votre installation électrique actuelle peut supporter une pompe à chaleur performante ?
Un diagnostic préalable réalisé par un électricien expérimenté s’avère indispensable. Ce professionnel vérifie la section des câbles, la capacité du tableau électrique et s’assure de la présence des dispositifs de protection adéquats. Il identifie rapidement les éventuelles faiblesses qui pourraient compromettre le fonctionnement ou la sécurité de votre nouvel équipement.
Quels sont les signes d’un dimensionnement inadapté du circuit électrique pour une pompe à chaleur ou une climatisation ?
Une disjonction fréquente, une baisse de performance de l’appareil ou un échauffement anormal des câbles peuvent témoigner d’un circuit sous-dimensionné ou mal protégé. Un contrôle rapide par un expert permet d’éviter tout risque de panne majeure ou de détérioration prématurée du matériel.
Pourquoi privilégier un entretien professionnel régulier, même si l’installation fonctionne correctement ?
Un entretien réalisé par un spécialiste permet de détecter à temps toute défaillance invisible, d’optimiser les réglages et d’assurer la conformité aux dernières normes. Cette démarche préventive garantit la longévité de vos équipements tout en limitant les risques d’accident électrique ou de surconsommation.
Faut-il un circuit dédié pour une pompe à chaleur ?
Oui, la norme NF C 15-100 impose un circuit dédié pour toute pompe à chaleur ou climatisation. Ce circuit doit être protégé par un disjoncteur courbe D adapté à la puissance et un différentiel 30 mA de type A.
Quelle section de câble pour une PAC ?
La section dépend de la puissance électrique absorbée et de la longueur du câble. Pour une PAC jusqu’à 5 kW, du 2,5 mm² suffit. Au-delà, il faut passer en 4 ou 6 mm², surtout si la distance entre le tableau et l’unité extérieure dépasse 25 mètres.
Pourquoi un disjoncteur courbe D pour la PAC ?
Le compresseur d’une PAC génère un courant d’appel très élevé au démarrage (jusqu’à 8 fois l’intensité nominale). Un disjoncteur courbe C standard déclencherait sur ce pic. La courbe D tolère ces appels transitoires sans couper le circuit.
Faut-il augmenter son abonnement pour une PAC ?
Pas nécessairement. Une PAC de 10 kW ne consomme que 2,5 à 3,5 kW électriques grâce à son COP. Avec un abonnement 9 kVA et une bonne gestion des usages simultanés, cela suffit souvent. Vérifiez votre courbe de charge Linky avant de sur-dimensionner.
