Avec 30ansd’expérience et des centaines de chantiers menés à bien, j’ai vu combien le choix d’un tableauélectrique divisionnaire bien adapté change la vie : sécurité renforcée, confort immédiat, économies sur le long terme. Face à la complexité des normes, aux prix qui varient selon la surface ou le nombre de pièces, et aux pièges des composants bas de gamme, chaque décision compte. Suivez un planclair : analyse de vos besoins, sélection de composantsfiables, évaluation des devis et anticipation des évolutions pour garantir une installationpérenne et conforme à la normenfc15-100.

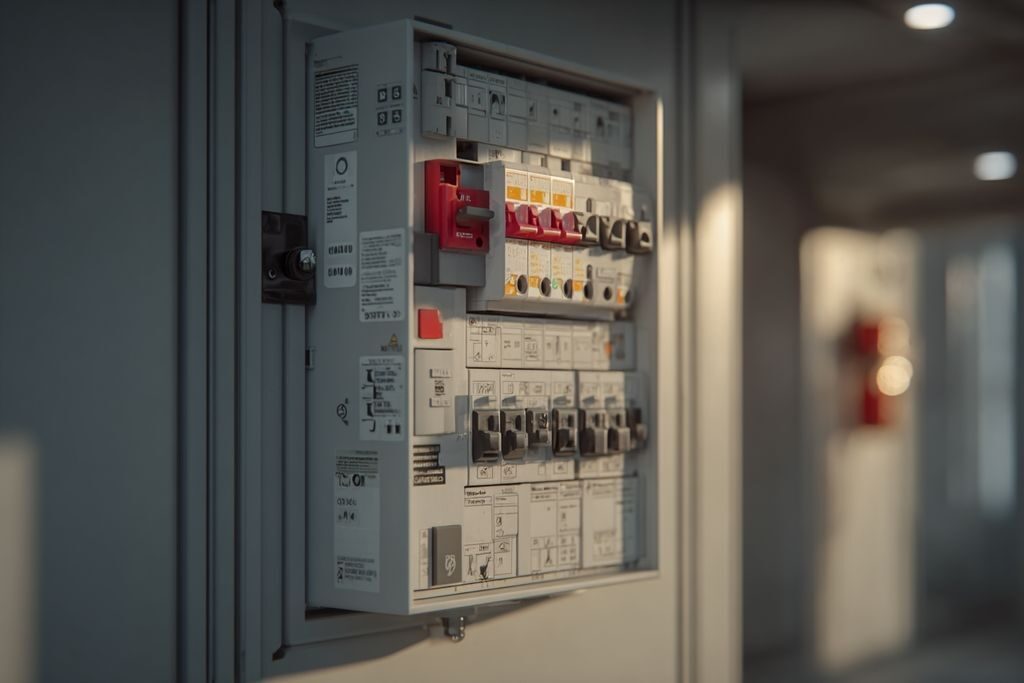

Quel est le prix d’un tableau électrique divisionnaire selon la taille du logement
Le prix d’un tableauélectrique divisionnaire varie selon la surface et le nombre de pièce à équiper. Pour un studio ou un deux-pièces, la fourniture d’un matérielelectrique adapté débute autour de 150 euros, tandis que la moyenne nationale pour un logement standard s’établit à 560 euros hors pose. Le coût grimpe pour une grande maison, où la configuration impose souvent plusieurs rangées et circuits spécialisés.
La miseenconformité avec la normenfc15-100 exige un nombre minimal de modules et de disjoncteur différentiel. Cela influence directement le prix du boîtier ou coffret. Un tableau deux rangées pour petit logement coûte entre 250 et 750 euros, alors qu’un équipement pour grande villa atteint 4000 euros selon les besoins en protection.
Le nombre de circuit à protéger, la présence de gaine technique (GTL) et de composants spécialisés comme le parafoudre ou l’écocompteur font varier la facture. La rénovation d’un tableau vétuste peut nécessiter une adaptation complète du câblage et des travaux annexes.
Éléments qui influencent le prix selon la taille du logement
- Surface : Plus la surface est grande, plus le nombre de circuits augmente
- Nombre de pièces : Chaque pièce nécessite une protection dédiée
- Nombre de modules : Déterminé par la norme
- Type de circuits : Circuits spécialisés pour chauffage, pompe à chaleur, etc.
- Qualité des composants : Marque et robustesse du dispositif

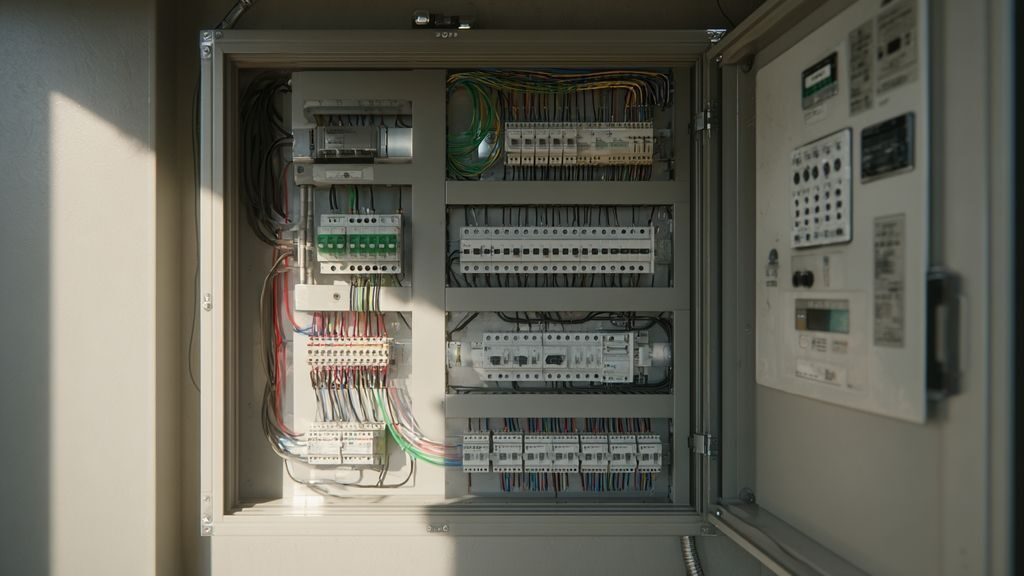

Quels sont les composants essentiels d’un tableau électrique divisionnaire
Un tableauélectrique divisionnaire contient des composants obligatoires pour garantir la sécurité et la performance de l’installation. La gaine technique (GTL) accueille le coffret et facilite le passage du câblage. Le disjoncteur différentiel protège chaque circuit contre les défauts d’isolement et les surintensités.
Les modules de protection incluent les interrupteurs différentiels, les parafoudres, les délesteurs et les prises modulaires. Le nombre de rangées dépend du nombre de circuit à protéger et du respect de la normenfc15-100. Un coffret bien équipé permet d’ajouter facilement des options comme le télérupteur ou l’écocompteur.
Le choix du matérielelectrique conditionne la durabilité de l’installation. Les marques reconnues comme Legrand, Schneider ou Hager offrent une gamme complète de dispositif fiable. Une réserve de 20% de modules libres est conseillée pour anticiper les évolutions futures.
Liste des composants incontournables pour une installation conforme
- Disjoncteur général et divisionnaire
- Interrupteur différentiel (A, AC, HPI)
- Parafoudre et contacteur
- Modules optionnels (télérupteur, prise modulaire, délesteur)
- Coffret ou boîtier adapté à la configuration
- Gaine technique (GTL) pour passage du câblage
Un tableau divisionnaire doit obligatoirement être alimenté par un disjoncteur dédié au tableau principal, et non par un simple bornier. De plus, chaque tableau divisionnaire doit avoir son propre interrupteur différentiel 30 mA, même si le tableau principal en possède déjà. Cette double protection est une exigence de la norme NF C 15-100 souvent oubliée par les auto-installateurs.
Quels sont les critères d’évaluation pour choisir le meilleur rapport qualité prix
Pour optimiser le rapportqualité/prix, il convient d’analyser la configuration du logement, le nombre de circuit à prévoir, la qualité des composants et les garanties du professionnel. Un devis détaillé doit inclure la fourniture, la pose, et la dépose éventuelle de l’ancien tableauélectrique.
La main-d’œuvre représente une part variable du prix, dépendant de la complexité de l’installation et du temps passé sur le chantier. Privilégier un professionnel qualifié garantit le respect de la normenfc15-100 et l’accès aux aides financières comme la TVA réduite et les subventions ANAH.
Comparer plusieurs devis permet d’évaluer la qualité du matérielelectrique proposé, la réputation de la marque et la pertinence des modules supplémentaires. Veiller à l’adéquation du tableauélectrique avec la surface et la configuration réelle du logement.
Alimenter le tableau divisionnaire en cascade depuis un disjoncteur du tableau principal déjà utilisé pour un autre circuit. Cette erreur surcharge la protection et crée des déclenchements intempestifs. Le tableau divisionnaire doit impérativement avoir son propre départ dédié avec un disjoncteur calibré en fonction de la section du câble de liaison.

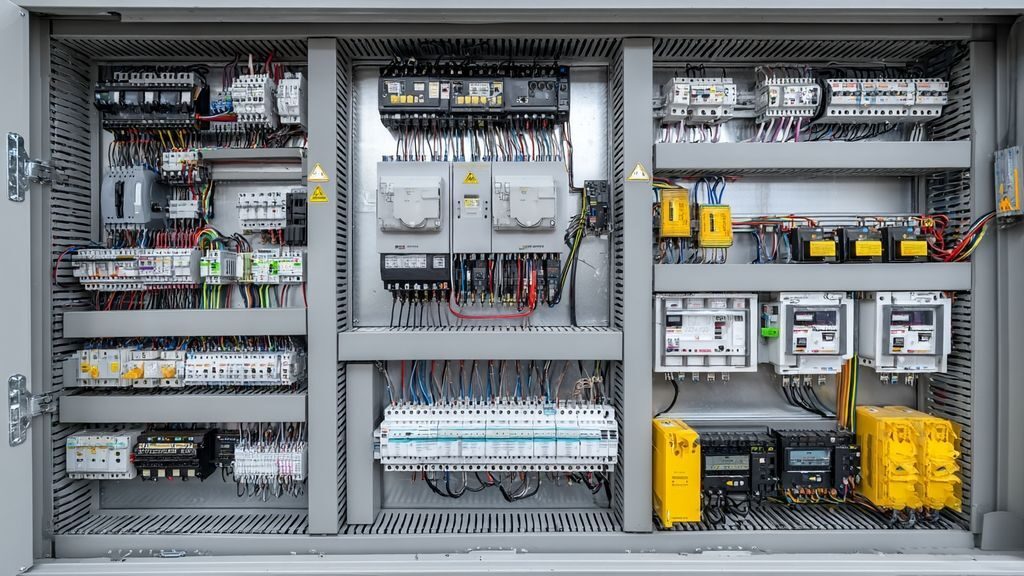

Quelles sont les étapes de l’installation d’un tableau électrique divisionnaire par un professionnel
La pose d’un tableauélectrique divisionnaire passe par une analyse précise de la configuration existante et des besoins en protection. Le professionnel identifie les circuit à équiper, choisit le coffret adapté et planifie le câblage en accord avec la normenfc15-100.
L’installation débute par la fixation de la gaine technique (GTL) et la mise en place du boîtier. Les composants essentiels, disjoncteur différentiel, modules de protection, sont ensuite raccordés selon le schéma de rénovation ou de création. Le professionnel procède aux tests de conformité et de sécurité.
Les travaux annexes, comme la rénovation du doublage, l’ajout de circuits, ou l’adaptation de la surface du coffret, sont intégrés dans le devis final. La main-d’œuvre varie de 50 à 250 euros par heure selon la complexité de l’installation et la nature du chantier.
Étapes clés de l’installation par un professionnel qualifié
- Étude de la configuration et du besoin en protection
- Choix du boîtier et des composants adaptés
- Préparation de la gaine technique (GTL) et du câblage
- Installation du tableauélectrique et raccordement des modules
- Vérification de la miseenconformité avec la norme
- Remise du chantier et explication au client
En 2021, la rénovation d’un tableau électrique divisé en trois rangées a permis à un particulier d’ajouter une borne de recharge pour véhicule électrique sans modifier l’ensemble de son installation d’origine.
Comment anticiper les besoins futurs lors de l’installation d’un tableau électrique divisionnaire
Prévoir l’évolution des usages dans un logement impose d’intégrer une marge suffisante dans le coffret et de choisir des modules adaptés. L’ajout d’appareils électroménagers, d’une borne de recharge ou d’un système domotique nécessite souvent des travaux complémentaires. Un tableauélectrique bien dimensionné permet d’anticiper ces besoins sans modification structurelle du câblage.
La réserve de modules libres, la compatibilité avec la normenfc15-100 et la sélection d’un dispositif évolutif assurent la pérennité de l’installation. Un professionnel conseille sur la capacité de protection à prévoir et sur l’intégration de solutions intelligentes, comme les modules connectés ou le délestage automatique, pour garantir une sécurité optimale.
Pourquoi la sélection du coffret influence la durée de vie de l’installation
Le choix du coffret détermine la résistance aux chocs, la facilité d’accès aux composants et la possibilité d’évolution du tableauélectrique. Un coffret robuste, issu d’une marque reconnue, supporte les manipulations répétées et protège efficacement les modules contre la poussière et l’humidité. La qualité du matérielelectrique influe directement sur la longévité de l’installation.
Quel est l’impact d’une rénovation électrique sur la sécurité du logement
La rénovation d’un tableauélectrique divisionnaire renforce la sécurité globale du logement. Elle permet d’identifier d’éventuels défauts d’isolement, de remplacer des disjoncteur obsolètes et d’installer des dispositifs différentiels performants. Une mise à niveau conforme à la normenfc15-100 limite les risques d’incendie et protège les occupants contre les chocs électriques.
Comment le devis reflète-t-il la qualité de l’installation
Un devis détaillé précise la nature de chaque composant, la marque du matérielelectrique et la configuration du tableauélectrique. Il mentionne la durée estimée de la main-d’œuvre et les éventuels travaux annexes. La transparence du devis facilite la comparaison entre plusieurs professionnel et garantit la cohérence du rapport qualité/prix.
Quels contrôles réaliser après la pose d’un tableau électrique divisionnaire
Après l’installation, des tests de sécurité sont réalisés pour vérifier la conformité à la normenfc15-100. Le professionnel contrôle le serrage des câblage, le bon fonctionnement des disjoncteur et la continuité des circuits. Ces vérifications assurent la fiabilité de l’installation et la protection des occupants.
- Vérification du nombre de modules libres pour évolutivité
- Choix d’un coffret certifié pour une meilleure durabilité
- Contrôle de la conformité avec la norme NF C 15-100
- Analyse de la qualité des composants et des dispositifs de protection
- Évaluation du devis pour anticiper les coûts futurs

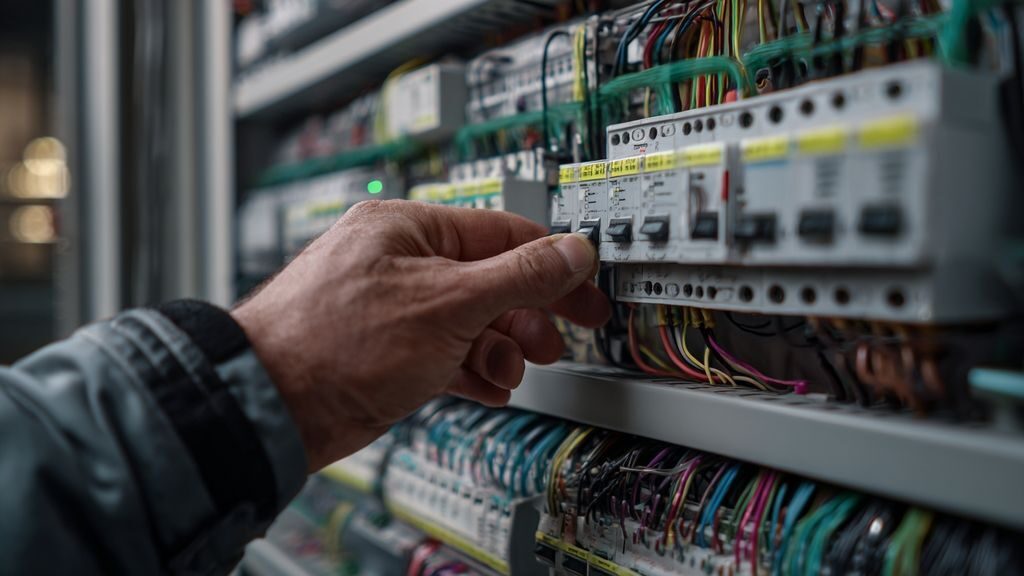

Pourquoi confier l’installation d’un tableau électrique divisionnaire à un professionnel qualifié
La pose d’un tableauélectrique divisionnaire exige une parfaite maîtrise de la normenfc15-100, la connaissance des composants et une expérience terrain pour garantir la sécurité du logement. Un professionnel identifie les besoins spécifiques, adapte le câblage et sélectionne un coffret évolutif, tout en assurant une miseenconformité sans faille. Cette expertise limite les risques d’erreur, optimise la durée de vie de l’installation et offre la sérénité d’un chantier conforme et durable.
Foire aux questions sur le tableau électrique divisionnaire : expertise et astuces de terrain
Un tableau électrique divisionnaire peut-il alimenter une dépendance extérieure ou un garage éloigné ?
Un tableau divisionnaire s’avère particulièrement adapté pour alimenter une dépendance, un atelier ou un garage éloigné. Il convient toutefois de dimensionner le câble principal selon la longueur et la puissance nécessaire, puis de prévoir une protection différentielle adaptée à l’usage spécifique du local. Ce type d’extension garantit une sécurité optimale et une installation évolutive.
Quelles précautions prendre pour protéger un tableau divisionnaire contre l’humidité ou la poussière ?
Dans les environnements exposés à l’humidité ou à la poussière, il est primordial de choisir un coffret répondant à un indice de protection IP élevé. L’étanchéité des passages de câbles, le positionnement en hauteur et l’utilisation de composants adaptés aux conditions difficiles prolongent la durée de vie de l’installation et préviennent les dysfonctionnements électriques.
Comment savoir si la réserve de modules libres est suffisante pour des ajouts futurs ?
Pour anticiper sereinement les besoins d’évolution, il est conseillé de prévoir au moins 20 % de modules libres dans le coffret. Cette marge assure la possibilité d’ajouter ultérieurement des circuits spécialisés ou des équipements connectés sans devoir remplacer l’ensemble du tableau. Un diagnostic précis par un professionnel vous garantit cette évolutivité dès la conception.
Pour approfondir la compréhension des différentes étapes et des coûts associés à l'installation d'un tableau électrique divisionnaire, vous pouvez consulter ce guide complet sur le prix d’un tableau électrique afin de faire le meilleur choix pour votre projet en 2025.Quelle différence entre tableau principal et tableau divisionnaire ?
Le tableau principal est le point d'entrée de l'électricité dans la maison, relié au compteur. Le tableau divisionnaire est un tableau secondaire, alimenté par un câble dédié depuis le principal, qui distribue l'électricité dans une zone spécifique (annexe, étage, garage).
Un différentiel est-il obligatoire dans un tableau divisionnaire ?
Oui, la norme NF C 15-100 impose un interrupteur différentiel 30 mA dans chaque tableau divisionnaire, indépendamment de celui du tableau principal. C'est une protection supplémentaire contre les risques d'électrocution.
Combien de circuits peut-on mettre sur un tableau divisionnaire ?
Un tableau divisionnaire peut accueillir de 4 à 24 modules selon le coffret choisi. Chaque différentiel 30 mA peut protéger jusqu'à 8 circuits. Pour un usage standard (annexe ou étage), un coffret 2 rangées de 13 modules offre suffisamment de place.
Peut-on installer soi-même un tableau divisionnaire ?
Oui, à condition de respecter scrupuleusement la norme NF C 15-100 et de travailler hors tension. Le raccordement au tableau principal doit être réalisé avec un câble de section adaptée à la distance. Un contrôle Consuel peut être exigé en cas de rénovation importante.
