Maîtriser l’autonomie énergétique exige une configuration sans faille, où chaque détail compte pour garantir sécurité et performance. Face aux défis du dimensionnement, du choix des composants et de la distribution de l’énergie, il devient primordial d’adopter une approche rigoureuse. Anticiper les besoins, sécuriser chaque circuit et optimiser la gestion du stockage sont les clés pour transformer votre installation solaire en un modèle de fiabilité. Suivez les recommandations d’un professionnel aguerri pour éviter les pièges et bâtir une autonomie durable dès la conception de votre tableau électrique.
Comment déterminer la puissance et le dimensionnement du tableau électrique ?
Évaluer la puissance nécessaire constitue l’étape clé pour toute installation dans une maison autonome. Le calcul s’effectue d’après la consommation prévisionnelle, les usages quotidiens et les appareils à alimenter. Pour garantir la sécurité du câblage, il faut sélectionner un tableau électrique dont la configuration supporte le dimensionnement requis.
Le choix des disjoncteur et des sections de câbles dépend directement de la puissance de l’installation solaire. Un schéma précis permet d’anticiper les besoins de stockage, la répartition de l’énergie et la protection des différents circuits. Chaque section de câble doit correspondre à la charge maximale attendue pour maintenir la conformité et assurer une distribution équilibrée.
Les étapes clés du dimensionnement
- Puissance : Analyse de la consommation totale de la maison
- Section : Choix des câbles selon la charge et la distance
- Disjoncteur : Sélection des calibres adaptés par circuit
- Tableau : Prévision des emplacements pour extensions futures
- Stockage : Intégration éventuelle de batteries
Quels composants choisir pour garantir la sécurité et la conformité ?
Respecter la norme NF C 15-100 et les prescriptions locales assure la sécurité de toute installation. Le raccordement de la mise à la terre avec une section de câble adaptée est indispensable pour chaque tableau électrique. L’utilisation de disjoncteur différentiel limite les risques liés au courant de fuite.
Privilégier des composants certifiés renforce la protection contre les surtensions et les défauts d’isolement. Un dispositif de coupure générale, un onduleur conforme et un coffret de protection entre le panneau solaire et le tableau permettent de fiabiliser l’installation pour une autoconsommation optimale.
Composants essentiels à sélectionner
- Disjoncteur : Protège chaque circuit selon la puissance
- Dispositif différentiel : Sécurise contre les défauts de courant
- Onduleur : Compatible avec le réseau et la production solaire
- Mise à la terre : Section adaptée pour la sécurité
- Coffret de protection : Entre onduleur et tableau principal
Comment raccorder le système photovoltaïque au réseau et au tableau électrique ?
Le raccordement des panneau solaire au tableau électrique s’effectue sur un circuit dédié distinct du circuit principal. Pour cela, il faut couper la fiche 220V du câble 3G2,5mm² venant du coffret AC, puis relier ce circuit à l’aide du disjoncteur adapté à la puissance installée.
L’ajout d’un coffret de protection entre l’onduleur et le tableau sécurise la distribution de l’énergie. Pour la mise à la terre, une section de 6mm² est recommandée. La connexion au réseau via un gestionnaire agréé comme Enedis est obligatoire pour valider la conformité et la sécurité.
Quelles démarches administratives et normes respecter pour la mise en service ?
Avant toute installation, déclarer le projet en mairie ou obtenir un permis de construire selon la situation du logement. Si le bien est proche d’un site classé, solliciter l’avis de l’Architecte des Bâtiments de France. Ces démarches garantissent la conformité à la réglementation locale et nationale.
La mise en service requiert une validation par le CONSUEL, qui contrôle le respect des norme et la sécurité de l’installation. Pour vendre le surplus, signer un contrat d’obligation d’achat avec un opérateur agréé. La connexion au réseau est réalisée par Enedis ou l’entreprise locale de distribution, avec devis si travaux spécifiques.
Un tableau électrique pour maison autonome doit gérer deux circuits séparés : le côté DC (courant continu des panneaux et batteries) et le côté AC (courant alternatif après l’onduleur). Les protections DC sont spécifiques et ne peuvent pas être remplacées par des disjoncteurs AC classiques, car un arc électrique en courant continu ne s’éteint pas naturellement au passage par zéro.
Comment optimiser la gestion et le suivi de la production et de la consommation ?
Installer un dispositif de suivi permet d’optimiser l’autoconsommation et la gestion du stockage si la maison est équipée de batterie. Un schéma électrique documenté, accessible en PDF ou image, facilite la maintenance et la conformité sur le long terme.
La surveillance en temps réel de la production et de la consommation permet d’ajuster le dimensionnement et la distribution de l’énergie pour éviter toute surcharge du tableau électrique. Un entretien régulier par un professionnel garantit la sécurité et la durabilité de l’installation.
Outils et solutions pour le suivi
- Dispositif de suivi connecté
- Transducteur photovoltaïque pour la mesure
- Compteur Linky ou équivalent
- Schéma électrique détaillé
- Application de gestion de l’énergie
Un client a pu tripler sa durée d’autonomie grâce à un bon dimensionnement du stockage et un suivi précis de la production solaire.
Pour approfondir la question de la configuration optimale et des aspects liés à la sécurité d’un tableau électrique dans le cadre d’une installation solaire pour une maison autonome, découvrez comment choisir les équipements adaptés à votre projet solaire afin de garantir une installation performante et fiable.Comment adapter la configuration du tableau électrique aux spécificités d’une maison autonome ?
Une maison autonome impose de prévoir une gestion fine des flux d’énergie entre la production solaire, le stockage et la consommation. Le tableau électrique doit intégrer des modules de protection spécifiques, capables d’isoler chaque source et de prioriser l’autoconsommation. L’ajout d’un sectionneur manuel sur la ligne venant du panneau solaire permet d’assurer une intervention en toute sécurité lors des opérations de maintenance.
La configuration du tableau doit aussi permettre une adaptation rapide en cas d’évolution des besoins. Prévoir des emplacements libres et des rails DIN supplémentaires facilite l’ajout de nouveaux circuits ou la connexion d’un second onduleur pour augmenter la production. Un espace réservé pour un gestionnaire d’énergie optimise la distribution entre les différents usages et le stockage.
Pour garantir la conformité et la sécurité, chaque élément du tableau doit être clairement identifié : circuits prioritaires, alimentation secours, batterie de stockage, et alimentation réseau. L’étiquetage précis de chaque disjoncteur et la tenue à jour du schéma électrique sont essentiels pour toute intervention ultérieure.
Intégration des automatismes et gestion intelligente
L’ajout d’automatismes dans le tableau électrique permet d’optimiser la consommation en fonction de la production solaire et du niveau de stockage. Un gestionnaire d’énergie pilote le basculement entre alimentation sur batterie ou réseau, et peut programmer le déclenchement de certains circuits selon l’ensoleillement ou la disponibilité de courant.
Anticiper les évolutions et extensions futures
Prévoir l’extension du tableau électrique dès la conception évite de lourdes modifications par la suite. Laisser des emplacements libres et choisir un tableau de taille adaptée garantit une évolution simple, par exemple pour ajouter de nouveaux panneau solaire ou augmenter la capacité de batterie.
- Prévoir des rails DIN supplémentaires
- Laisser des emplacements libres pour modules futurs
- Installer un sectionneur manuel sur chaque source
- Étiqueter chaque circuit et disjoncteur
- Réserver un espace pour gestionnaire d’énergie
Utiliser des disjoncteurs AC classiques sur le circuit courant continu (DC) des panneaux. Ces disjoncteurs ne sont pas conçus pour couper un arc DC et peuvent prendre feu en cas de court-circuit côté panneaux. Il faut impérativement des disjoncteurs certifiés DC (1 000V DC minimum), disponibles chez les fabricants spécialisés en photovoltaïque.
Quels sont les critères pour choisir une batterie de stockage adaptée ?
Le choix d’une batterie dépend du profil de consommation, de la capacité de stockage souhaitée et du type d’énergie produite. Prendre en compte la tension nominale, la profondeur de décharge et la durée de vie permet d’optimiser l’investissement. Les technologies lithium offrent une meilleure densité énergie et un cycle de vie prolongé par rapport aux batteries plomb.
La configuration du tableau doit intégrer des dispositifs de protection spécifiques pour les batteries, notamment un coupe-circuit et un fusible adapté à la capacité de stockage. La section des câbles reliant la batterie doit être calculée pour limiter les pertes et éviter les échauffements.
Opter pour une batterie compatible avec le schéma électrique et l’onduleur garantit une intégration harmonieuse dans l’installation. Un système de gestion (BMS) intégré assure la surveillance en temps réel de la charge, la sécurité et la longévité du stockage.
Comparatif des technologies de batteries
Les batteries lithium offrent une meilleure énergie spécifique, un rendement supérieur et une maintenance réduite. Les batteries plomb, plus accessibles, conviennent pour les petits besoins de stockage mais nécessitent un entretien régulier.
Maintenance et suivi du stockage
Un système de gestion surveille l’état de charge, la température et la durée de vie de la batterie. Assurer un entretien périodique prolonge la durée de stockage et la fiabilité de l’installation.
- Capacité de stockage adaptée à la consommation
- Technologie lithium ou plomb selon le budget
- Système de gestion intégré (BMS)
- Dispositifs de protection spécifiques
- Section de câble calculée pour la sécurité

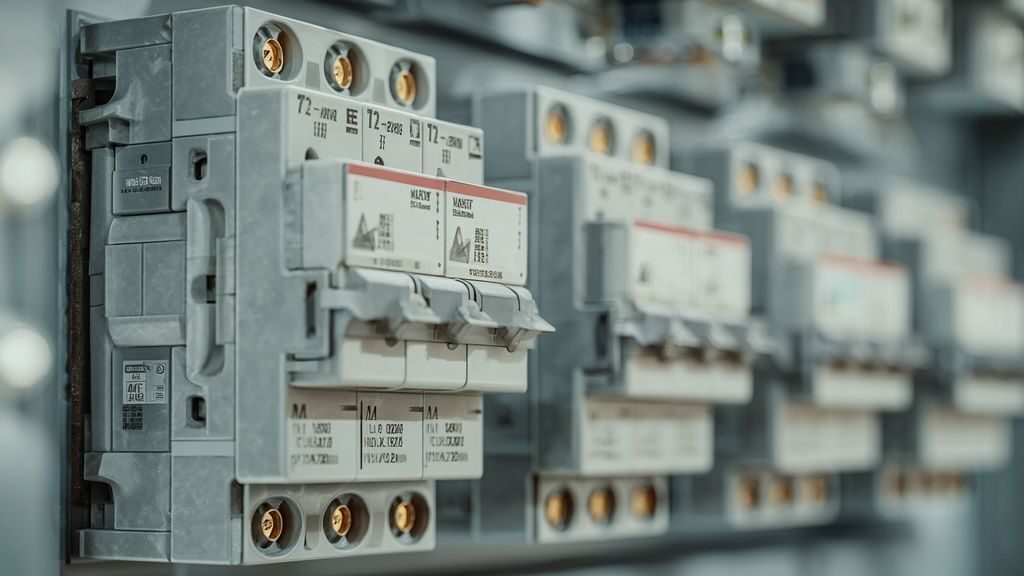

Comment garantir une distribution optimale de l’énergie dans toute la maison ?
Une distribution équilibrée nécessite un tableau électrique conçu pour séparer les circuits prioritaires (éclairage, réfrigérateur) des circuits secondaires (prises, équipements non essentiels). Installer des relais de délestage permet de couper automatiquement certains circuits en cas de baisse du stockage ou de faible production solaire.
Le dimensionnement des disjoncteur et la section des câbles doivent correspondre à la charge maximale de chaque circuit. Un schéma clair facilite la maintenance et la modification du câblage en cas d’évolution des besoins.
La gestion intelligente de la distribution améliore le confort et la sécurité, tout en optimisant l’autoconsommation. Un gestionnaire d’énergie permet de programmer des plages horaires pour certains usages, selon la disponibilité de courant issu du panneau solaire.
Relais de délestage et automatisation
Les relais de délestage coupent automatiquement les circuits non prioritaires lorsque la puissance disponible devient insuffisante, protégeant ainsi la batterie et évitant toute coupure générale.
Programmation horaire et optimisation
Programmer certains appareils aux heures de forte production solaire maximise l’autoconsommation et réduit la sollicitation du stockage.
- Séparation des circuits prioritaires et secondaires
- Installation de relais de délestage
- Programmation horaire des équipements
- Gestionnaire d’énergie centralisé
- Schéma de câblage détaillé
Comment réussir la configuration d’un tableau électrique pour maison autonome ?
La réussite d’une installation autonome repose sur une configuration précise du tableau électrique, l’intégration de dispositifs de protection adaptés et une gestion intelligente de la distribution. Une analyse rigoureuse des besoins, la sélection d’équipements certifiés et la prise en compte des évolutions futures garantissent une sécurité optimale et une autonomie durable. S’entourer de conseils professionnels et documenter chaque étape du schéma électrique permet d’éviter toute mauvaise surprise et d’optimiser la production comme la consommation au quotidien.
FAQ experte sur la configuration d’un tableau électrique pour maison autonome
Quelles erreurs fréquentes compromettraient la sécurité d’une installation autonome ?
L’oubli de la mise à la terre, le sous-dimensionnement des câbles ou l’absence de dispositifs différentiels figurent parmi les causes les plus courantes d’incidents. Négliger la séparation des circuits prioritaires ou utiliser des composants non certifiés expose à des risques majeurs d’échauffement, de surtension ou de coupure intempestive. Prendre conseil auprès d’un professionnel chevronné réduit considérablement ces dangers.
Comment anticiper une extension photovoltaïque sans perturber l’installation existante ?
Prévoir des emplacements libres au sein du tableau, installer dès l’origine des rails DIN supplémentaires et s’assurer de la compatibilité des protections avec une puissance évolutive permettent de connecter de nouveaux panneaux ou batteries sans intervention lourde. Une documentation complète du schéma initial simplifie toute adaptation future et favorise une intégration harmonieuse des extensions.
Peut-on utiliser un tableau électrique classique pour une maison autonome ?
Le tableau AC (courant alternatif) peut être un coffret standard NF C 15-100. En revanche, le côté DC (panneaux et batteries) nécessite un coffret spécifique avec des protections certifiées DC. Les deux parties sont séparées physiquement dans l’installation.
Combien de rangées prévoir dans un tableau pour maison autonome ?
Prévoyez au minimum 3 rangées de 13 modules pour gérer les circuits classiques, les protections solaires et l’inverseur de source. Pour une grande maison avec délestage, 4 rangées sont recommandées. Laissez toujours 20 % d’espace libre pour les évolutions futures.
Faut-il un électricien spécialisé pour un tableau autonome ?
Oui, la configuration d’un tableau pour maison autonome est plus complexe qu’un tableau classique. Elle implique des protections DC, un inverseur de source et un système de délestage. Choisissez un électricien certifié QualiPV ou ayant une expérience en installations photovoltaïques autonomes.
Comment gérer la priorité des circuits en maison autonome ?
Installez un relais de délestage qui coupe automatiquement les circuits non essentiels quand le niveau de batterie descend sous un seuil défini (généralement 30 %). Hiérarchisez en 3 niveaux : prioritaire (frigo, éclairage), secondaire (prises, multimédia) et délestable (chauffage, four).
