Frissons garantis avant chaque mise sous tension : la moindre erreur peut transformer un chantier en casse-tête coûteux, voire dangereux. Contrôle minutieux, sécurité sans faille et méthode éprouvée sont vos alliés pour éviter les défauts invisibles, les court-circuit imprévus ou les mauvaises surprises lors du premier branchement. Avec 30 ans d’expérience sur le terrain, je vous livre une approche concrète pour vérifier chaque point névralgique : du câblage à la terre, des protections aux tests d’isolation, chaque étape compte pour garantir une installation fiable et conforme dès la première seconde.
Quelles étapes suivre pour préparer le matériel et assurer la sécurité avant test
Avant toute mise en œuvre, la sécurité reste la priorité absolue. Débutez chaque intervention en coupant l’alimentation générale et en procédant à la déconnexion complète des appareils branchés sur le circuit concerné. Veillez à disposer du matériel adapté et en parfait état de fonctionnement, notamment un appareil de mesure fiable, de façon à garantir une installation sans risque.
Réalisez une inspection visuelle minutieuse du câblage et des éléments de protection pour détecter tout défaut évident avant d’utiliser votre multimètre ou testeur. Vérifiez que chaque raccordement respecte les normes et que les dispositifs de terre et de neutre sont bien identifiés.
Liste des précautions à prendre avant tout test
- Déconnexion totale de l’alimentation
- Inspection visuelle complète
- Vérification du matériel de test
- Mise à disposition des équipements de protection individuelle
- Contrôle de la présence de la terre et du neutre

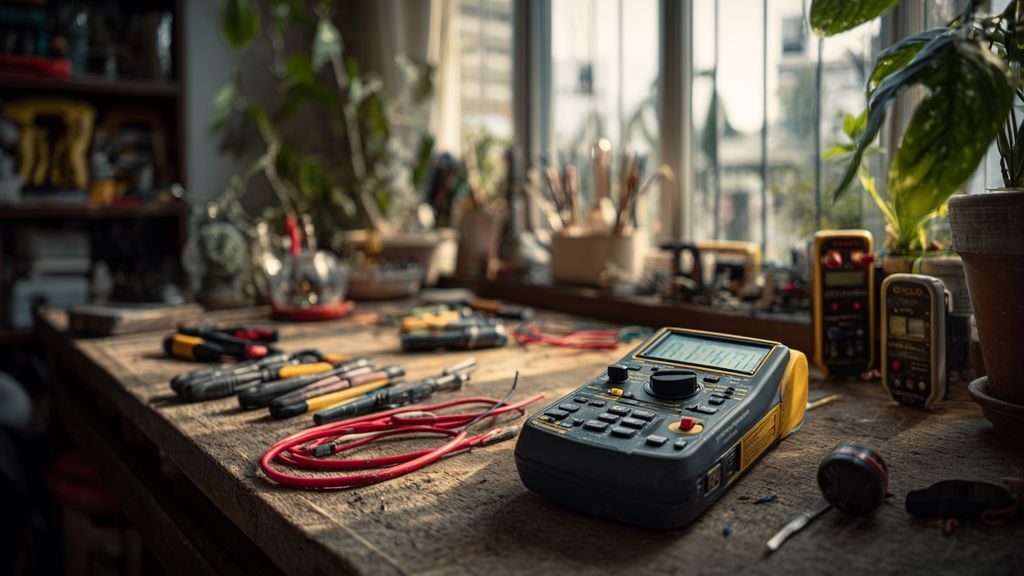

Comment réaliser la vérification de la mise à la terre et des raccordements
La vérification de la mise à la terre constitue une étape essentielle. Utilisez un multimètre pour mesurer la tension entre la phase et la terre, puis entre le neutre et la terre. Une valeur proche de 230 volts pour la première et proche de zéro pour la seconde atteste d’une installation conforme.
Procédez ensuite au contrôle de la continuité des conducteurs de terre et de neutre. Chaque raccordement doit assurer une liaison fiable entre les masses métalliques et le réseau de terre. Cette étape limite tout risque de court-circuit ou de contact accidentel avec des parties actives.
Critères essentiels pour une terre efficace
- Mesure de la tension entre phase et terre
- Contrôle de la continuité du raccordement à la terre
- Inspection du serrage des bornes
- Vérification de l’absence de défaut visible
✅ Checklist avant mise sous tension
Cochez chaque vérification effectuée :
⚠️ Ne mettez PAS sous tension tant que tous les points ne sont pas validés.
✅ Tous les contrôles sont validés — mise sous tension possible en sécurité !
Quels appareils utiliser pour tester la résistance d’isolation et la continuité
Pour évaluer la résistance d’isolation, employez un appareil Megger ou équivalent. Ce test permet de s’assurer que la résistance entre conducteurs actifs et terre dépasse un mégohm, ce qui garantit l’absence de court-circuit ou de défaut d’isolation dans l’installation.
La vérification de la continuité se fait à l’aide d’un multimètre ou d’un testeur de circuit. Ce contrôle confirme que chaque câblage relie correctement les masses métalliques à la terre et que les circuits sont exempts de toute rupture ou de défaut.
💡 Le saviez-vous ?
Le test d’isolement au mégohmètre envoie une tension de 500 V en courant continu entre les conducteurs et la terre. C’est cette haute tension qui permet de détecter les micro-défauts d’isolant invisibles à l’œil nu. Un simple multimètre ne peut pas réaliser ce test. Sur les chantiers professionnels, 15 % des circuits neufs présentent un défaut d’isolement détectable uniquement au mégohmètre, souvent causé par un coup d’agrafe dans la gaine lors du passage des câbles.

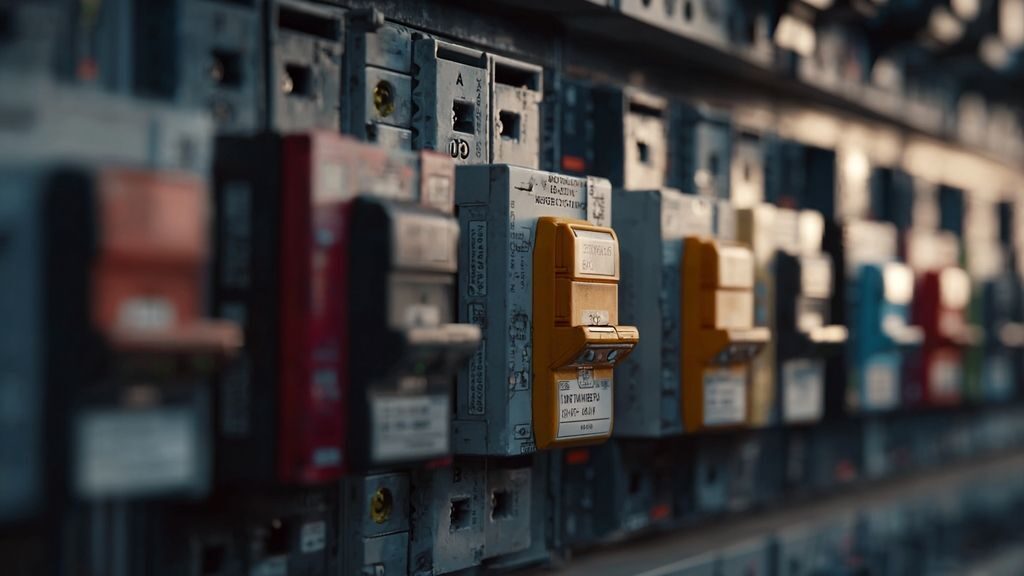

Comment contrôler les dispositifs de protection et les réglages des disjoncteurs
Procédez à la vérification de tous les dispositifs de protection : disjoncteur, fusible, relais et interrupteurs. Vérifiez leur état, leur raccordement et leur fonctionnement en suivant les instructions du fabricant. Utilisez un multimètre ou un testeur de continuité pour contrôler leur efficacité.
Réglez chaque disjoncteur magnétique ou électronique selon les préconisations. Ajustez les seuils de déclenchement et vérifiez la valeur nominale de chaque fusible. Pour les protections contre les défauts de terre, paramétrez le relais à la bonne valeur d’enclenchement, généralement autour de 120 ampères.
⚠️ Piège classique
Tester la continuité de terre uniquement au tableau sans vérifier jusqu’à la prise la plus éloignée. La terre peut être correcte au tableau mais interrompue en aval par un fil mal serré ou déconnecté dans une boîte de dérivation. Le bon réflexe : mesurer la résistance de terre entre le bornier du tableau et chaque prise terminale, une par une. C’est fastidieux, mais c’est le seul moyen de garantir que la protection fonctionne sur l’ensemble du circuit.
Quels contrôles finaux effectuer avant la mise sous tension de l’installation
Effectuez une inspection visuelle finale du câblage et des boîtiers. Vérifiez la bonne fermeture des coffrets, la fixation des fils et l’absence de contact avec des parties sous tension. Nettoyez soigneusement sans air comprimé pour éviter que la poussière ne s’infiltre dans les relais ou dispositifs sensibles.
Remettez en place tous les fusibles et refermez tous les sectionneurs. Contrôlez le raccordement équipotentiel principal, la conformité des relais, transformateurs et systèmes de mesure. Suivez rigoureusement les recommandations du fabricant pour garantir la conformité de l’installation.
Contrôles à valider avant la mise sous tension
- Fermeture des coffrets et fixations des fils
- Remise en place des fusibles et sectionneurs
- Nettoyage sans air comprimé
- Contrôle du raccordement équipotentiel
- Vérification de la conformité générale
Un tableau électrique contrôlé avec un Megger par un apprenti a permis d’éviter un court-circuit sur une résidence neuve grâce à une simple vérification de résistance d’isolation avant la première mise sous tension.

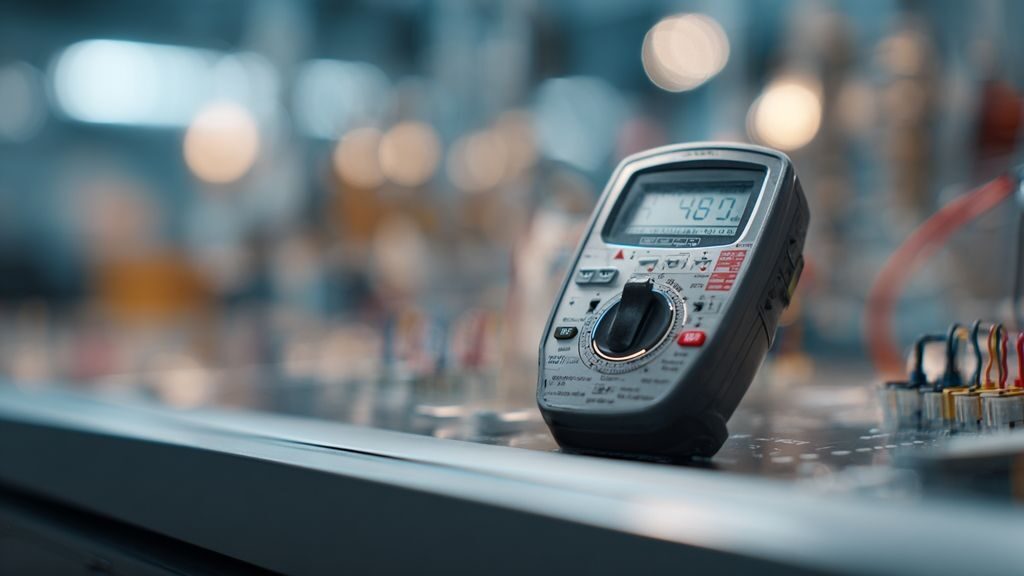

Avant de mettre sous tension une installation électrique, il est nécessaire de vérifier l’absence de défauts d’isolement, la conformité du câblage aux schémas, l’intégrité des dispositifs de protection ainsi que la bonne mise à la terre afin d’assurer la sécurité des personnes et des biens, et pour approfondir vos connaissances sur les procédures et normes à respecter lors de ces contrôles, consultez notre guide complet sur la vérification d’installations électriques avant toute mise en service.Quels tests complémentaires réaliser pour valider une installation avant mise sous tension
La mesure de la tension entre chaque point du circuit assure que chaque conducteur est correctement identifié et raccordé. Utilisez un appareil de mesure calibré pour vérifier l’absence de tension résiduelle entre neutre et terre. Ce contrôle évite toute erreur de raccordement susceptible de provoquer un défaut lors de la première alimentation.
Le test de continuité sur les conducteurs actifs et de protection permet d’identifier une rupture ou une mauvaise connexion. Passez en revue chaque câblage à l’aide d’un testeur adapté, sans négliger les points d’accès difficiles. Ce contrôle garantit que la protection différentielle fonctionnera en cas de court-circuit ou de fuite à la terre.
Un contrôle de conformité par rapport aux schémas électriques et à la réglementation NFC 15-100 s’impose. Comparez chaque connexion réelle avec les plans, vérifiez la présence des dispositifs de protection et l’utilisation de sections de fils adaptées. Cette étape limite les risques d’erreur et optimise la sécurité de l’installation.
Le rôle des tests d’isolement dans la prévention des défauts
Un test d’isolation avec un megger s’avère indispensable pour détecter toute faiblesse entre conducteurs et terre. Ce contrôle préventif identifie les zones à risque avant toute mise sous tension, réduisant ainsi les risques de court-circuit ou de choc électrique lors de l’exploitation normale.
Pourquoi vérifier la sélectivité des protections
La sélectivité entre disjoncteur principal et disjoncteur divisionnaire garantit une coupure localisée en cas de défaut. Validez les réglages de chaque protection pour éviter l’arrêt complet de l’installation lors d’un incident sur un circuit isolé. Cette démarche optimise la continuité de service et la sécurité des utilisateurs.
- Contrôle de la tension résiduelle entre neutre et terre
- Test de continuité sur chaque conducteur
- Vérification de la conformité au schéma électrique
- Test d’isolement au megger
- Réglage de la sélectivité des protections
Comment garantir la sécurité lors de la première mise sous tension
La première mise sous tension doit toujours se faire en présence d’un expert ou d’un professionnel qualifié. Prévoyez un contrôle simultané des disjoncteur et fusible afin d’anticiper toute réaction anormale. Surveillez les indicateurs de mesure et soyez prêt à couper l’alimentation dès le moindre défaut détecté. Cette vigilance protège l’installation et les personnes présentes.
Foire aux questions sur les vérifications électriques avant la mise sous tension
Quels signes doivent vous alerter lors d’une inspection visuelle préalable ?
Des traces de chauffe, des câbles dénudés ou des bornes mal serrées constituent des signaux d’alerte immédiats. La présence d’humidité, de poussières abondantes ou d’éléments corrodés doit également inciter à reprendre le câblage ou à remplacer certains composants avant de poursuivre les tests.
Pourquoi privilégier un appareil de mesure récent et certifié pour les contrôles ?
Un matériel étalonné et en parfait état permet d’obtenir des mesures fiables et précises. Un appareil vétuste ou non conforme peut masquer un défaut, fausser l’interprétation des valeurs de tension ou de résistance, et ainsi compromettre la sécurité de toute l’installation.
Comment procéder si un défaut d’isolement est détecté avant la mise sous tension ?
L’interruption immédiate du processus s’impose. Il convient d’isoler le secteur concerné, de rechercher l’origine du défaut (perçage accidentel, câble sectionné, humidité), puis d’effectuer la réparation nécessaire. Une nouvelle vérification complète doit précéder toute ré-alimentation du circuit en cause.
Quels tests réaliser avant de mettre une installation sous tension ?
Les tests essentiels sont : la continuité de terre (résistance inférieure à 2 ohms), le test d’isolement au mégohmètre (supérieur à 0,5 MΩ), la vérification de la polarité phase/neutre, le contrôle du serrage des connexions et le test du différentiel 30 mA.
Peut-on tester son installation sans mégohmètre ?
Un multimètre permet de vérifier la continuité et la tension, mais il ne peut pas réaliser le test d’isolement qui nécessite une tension de 500 V en courant continu. Le mégohmètre est indispensable pour détecter les micro-défauts d’isolant invisibles à l’œil nu.
Combien de temps prend un test complet avant mise sous tension ?
Pour une installation standard (T3/T4), comptez entre 1h30 et 3 heures selon le nombre de circuits (généralement 8 à 15 circuits). Ce temps inclut la continuité de terre sur chaque prise, l’isolement de chaque circuit, le test du différentiel et la vérification visuelle du tableau.
Que faire si un test révèle un défaut d’isolement ?
Ne mettez surtout pas sous tension. Identifiez le circuit concerné en testant chaque tronçon séparément. La cause la plus fréquente est une gaine percée par une agrafe ou un clou. Réparez le tronçon endommagé, puis refaites le test d’isolement pour confirmer que la valeur repasse au-dessus de 0,5 MΩ.
