📝 Résumé express
| Appareil | Ligne dédiée ? | Disjoncteur | Section câble |
|---|---|---|---|
| Plaque de cuisson | ✅ Obligatoire | 32 A | 6 mm² |
| Four | ✅ Obligatoire | 20 A | 2,5 mm² |
| Lave-linge / Sèche-linge | ✅ Obligatoire | 20 A | 2,5 mm² |
| Lave-vaisselle | ✅ Obligatoire | 20 A | 2,5 mm² |
| Chauffe-eau | ✅ Obligatoire | 20 A | 2,5 mm² |
| VMC | ✅ Obligatoire | 2 A | 1,5 mm² |
Installation électrique maîtrisée, sécurité garantie et conformité totale : voilà l’enjeu pour chaque propriétaire soucieux de fiabilité. Un mauvais choix de circuits peut entraîner pannes imprévues et risques accrus, alors que la bonne organisation assure tranquillité d’esprit et souplesse d’utilisation. Grâce à une approche rigoureuse, il devient possible d’anticiper évolutions technologiques et besoins futurs, tout en évitant les erreurs qui coûtent cher. Suivez les conseils d’un expert pour structurer chaque circuit selon la puissance, la zone et la fonction, et profitez d’une installation prête à relever tous les défis du quotidien.
Pourquoi la norme impose-t-elle des circuits séparés pour certains appareils
La norme NF C 15-100 définit les exigences en matière de protection et de sécurité des installations électriques. Elle impose la mise en place de circuits spécialisés pour les appareils électroménagers à forte puissance ou sensibles afin d’éviter toute surchauffe ou surcharge. Respecter cette protection des circuits garantit la sécurité des occupants et la conformité de l’installation.
Chaque circuit dédié permet d’alimenter un seul appareil ou un groupe d’appareils similaires, ce qui facilite le contrôle, la maintenance et réduit les risques de coupure générale. La distinction entre les différents circuits assure une gestion optimale de la puissance et une meilleure adaptation aux besoins spécifiques de chaque zone du logement.
Les équipements concernés par des circuits séparés
- Plaques de cuisson
- Lave-linge et sèche-linge
- Four et réfrigérateur
- Spa, sauna et piscine
- Ventilation et systèmes de chauffage
- Congélateur et cave à vins

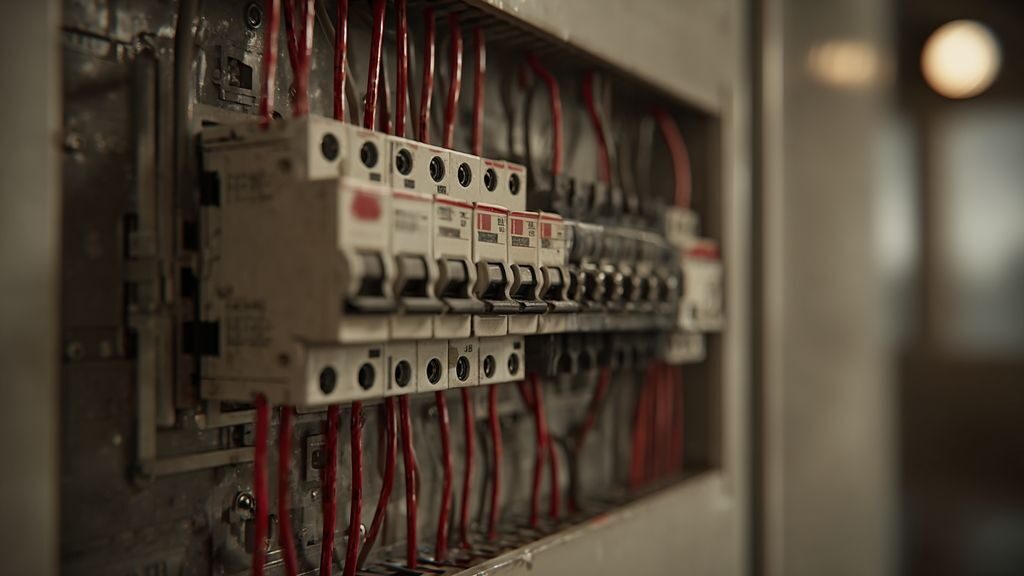

Quels sont les avantages de diviser les circuits selon la pièce et la fonction
La division des circuits par zone ou par fonction garantit une meilleure organisation de l’installation. Un circuit électrique séparé pour la cuisine, la salle de bain ou les circuits de prise augmente la sécurité lors de l’utilisation simultanée de plusieurs appareils.
Séparer les circuits de salle de bain ou de cuisine permet d’isoler rapidement une zone en cas de souci, sans impacter l’ensemble du logement. Cette organisation simplifie par ailleurs les interventions de maintenance et le repérage des circuits d’éclairage ou de circuits de puissance.
Exemples de répartition des circuits par zones
- Zone cuisine : four, lave-vaisselle, plaques de cuisson
- Zone salle de bain : chauffe-eau, sèche-serviettes
- Zone séjour : prises, éclairage, volets roulants
- Zone extérieure : éclairage, prises extérieures, pompe de piscine
⚡ Vérificateur Lignes Dédiées
Cochez les appareils présents dans votre logement
Comment choisir les protections adaptées pour chaque circuit dédié
L’installation de disjoncteurs ou d’interrupteurs différentiels adaptés à la puissance des appareils est imposée par la norme. Les circuits spécialisés nécessitent une protection spécifique pour chaque circuit dédié, selon la nature de la charge et du matériel alimenté.
Un disjoncteur différentiel de 30 mA protège les circuits de sécurité, notamment ceux dédiés au congélateur ou aux équipements vitaux. Le choix des sections de câble et des calibres de disjoncteur dépend de la puissance totale des appareils électroménagers raccordés à chaque circuit.
💡 Le saviez-vous ?
La norme NF C 15-100 impose un minimum de 6 circuits dédiés dans tout logement neuf : plaque de cuisson, four, lave-linge, sèche-linge ou lave-vaisselle, chauffe-eau et VMC. Mais saviez-vous qu’un congélateur nécessite aussi idéalement sa propre ligne ? En cas de disjonction sur un circuit partagé, tout le contenu du congélateur peut être perdu. De nombreux électriciens recommandent également une ligne dédiée pour la borne de recharge de véhicule électrique.
| Configuration | Circuits dédiés | Circuits prises | Total minimum |
|---|---|---|---|
| Studio / T1 | 4 – 5 | 2 – 3 | 8 – 10 |
| T2 / T3 | 6 – 7 | 3 – 5 | 12 – 16 |
| T4 / T5 | 7 – 9 | 5 – 7 | 16 – 22 |
| Maison > 120 m² | 8 – 12 | 6 – 10 | 20 – 30 |

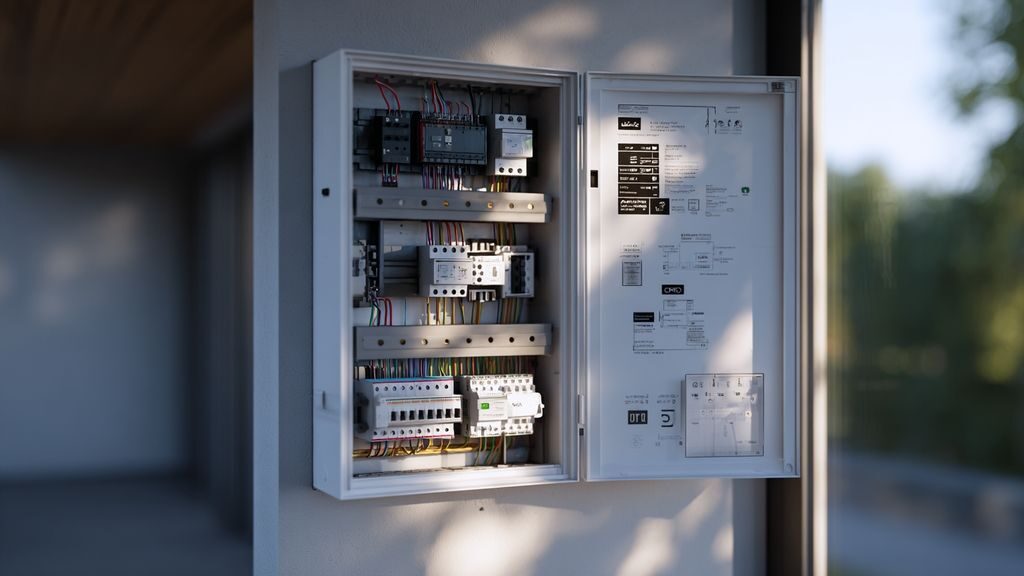

Quels circuits spécialisés sont recommandés pour les équipements modernes
Les circuits spécialisés s’appliquent à tous les appareils électroménagers principaux et équipements techniques récents. La norme recommande de prévoir un circuit de recharge pour les véhicules électriques, des circuits de ventilation pour la VMC, ainsi que des circuits de volets roulants pour la gestion automatisée des ouvertures.
La répartition des circuits de chauffage et des circuits de communication permet d’anticiper l’évolution du logement, tout en assurant la conformité réglementaire. Prévoir ces circuits séparés optimise la sécurité et la fiabilité de l’ensemble de l’installation.
💬 Anecdote terrain
🛠️ Un propriétaire à Montpellier avait branché son lave-linge, son sèche-linge et son lave-vaisselle sur la même prise via une multiprise. Résultat : à chaque cycle simultané, le disjoncteur 20 A sautait. L’électricien a tiré 3 lignes dédiées depuis le tableau pour un coût de 450 €. Leçon : chaque gros appareil ménager doit avoir sa propre ligne — les multiprises ne remplacent jamais un circuit dédié.
⚠️ Piège classique
🚫 Erreur fréquente : confondre « ligne dédiée » et « prise seule ». Une prise installée derrière le four ne constitue pas une ligne dédiée si elle est reliée au même circuit que d’autres prises de la cuisine. Une vraie ligne dédiée part directement du tableau électrique avec son propre disjoncteur, sans aucun autre point de connexion sur le parcours. Vérifiez au tableau : chaque appareil puissant doit avoir son disjoncteur étiqueté.
Comment anticiper la capacité des circuits et garantir la conformité de l’installation
Évaluer la puissance totale des appareils connectés à chaque circuit permet d’adapter la section des câbles et la protection des circuits. Cette anticipation évite toute surcharge et assure la pérennité de l’installation électrique.
La planification des circuits d’éclairage, circuits de prise et circuits de puissance selon la configuration du logement favorise une gestion efficace des coupures et facilite l’accès aux protections. Ce travail en amont garantit la conformité à la norme et la sécurité des occupants.
Un propriétaire a pu éviter l’arrêt total de sa cuisine grâce à la présence d’un circuit séparé pour son réfrigérateur lors d’une panne de four .
Pour mieux comprendre si chaque circuit et appareil électroménager doit disposer de lignes séparées conformément à la réglementation, vous pouvez consulter ce guide complet sur les exigences de la norme électrique pour l’installation domestique afin d’assurer la sécurité et la conformité de votre logement.🔗 Sur le même sujet
- Ce que dit la norme NF C 15-100 sur les prises et circuits
- Chauffage électrique : quelles lignes dédiées ?
- Peut-on brancher plusieurs appareils sur une seule prise ?
Quels critères permettent de décider du nombre de circuits à prévoir
La détermination du nombre de circuits dépend de la puissance cumulée des appareils à raccorder et de leur usage simultané. Prendre en compte la répartition des circuits spécialisés pour chaque zone optimise la sécurité et la gestion de la charge électrique. Un diagnostic précis du logement permet d’anticiper les besoins futurs en circuits de puissance et d’éviter toute évolution complexe ultérieure.
L’évolution des équipements impose d’adapter les circuits électriques à la configuration réelle des pièces. Installer des circuits de prise supplémentaires dans les espaces de vie ou prévoir des circuits de cuisine dédiés garantit la souplesse d’utilisation. Anticiper l’ajout d’appareils électroménagers ou de solutions domotiques limite les interventions ultérieures sur le tableau.
La conformité à la norme exige une analyse fine des besoins par pièce et par fonction. Un schéma précis des circuits d’éclairage, des circuits de salle de bain ou des circuits de ventilation assure un repérage rapide lors des opérations de maintenance. Cette organisation facilite également l’identification des circuits de sécurité pour les équipements prioritaires.
Anticiper les évolutions technologiques dans le logement
Prévoir des circuits de recharge pour les véhicules électriques ou des circuits de communication pour la maison connectée permet d’intégrer facilement les innovations. Cette anticipation évite toute surcharge des circuits existants et assure la pérennité de l’installation face à l’évolution des besoins numériques et énergétiques.
Éviter les erreurs courantes lors de la création de circuits dédiés
La sous-estimation de la puissance des appareils ou le regroupement inadapté sur un même circuit entraîne des risques de coupure ou de dysfonctionnement. Vérifier la compatibilité des protections et respecter les sections de câbles recommandées garantit une installation fiable et conforme à la norme.
- Identifier la puissance de chaque appareil à raccorder
- Prévoir un circuit dédié pour chaque équipement à forte puissance
- Respecter les sections de câbles et calibres de disjoncteurs adaptés
- Isoler les circuits sensibles comme la sécurité ou la communication
- Prévoir des circuits évolutifs pour les besoins futurs
Comment garantir la sécurité tout en optimisant l’installation électrique
Le respect des circuits spécialisés et la séparation des appareils électroménagers majeurs limitent les risques de surcharge et facilitent la maintenance. Cette organisation optimise la gestion des circuits de puissance et permet d’isoler rapidement une zone en cas de dysfonctionnement, sans impacter l’ensemble du logement.
FAQ sur la création de circuits électriques séparés pour vos équipements
Est-il conseillé d’anticiper l’ajout de nouveaux appareils lors de la conception des circuits ?
Prévoir des circuits électriques supplémentaires dès la phase de conception s’avère judicieux pour accompagner l’évolution du logement. Cette démarche évite des modifications lourdes et coûteuses ultérieurement, tout en maintenant la conformité et la sécurité de l’installation face à l’arrivée d’équipements connectés ou de nouveaux appareils électroménagers.
Comment reconnaître un circuit mal dimensionné lors d’une rénovation ?
Un circuit mal dimensionné se manifeste souvent par des disjonctions répétées ou un échauffement anormal des câbles et tableaux. Un diagnostic professionnel permet d’identifier rapidement ces points faibles et d’ajuster les protections, les sections de câbles ou la répartition des appareils pour garantir une exploitation optimale et durable du réseau électrique.
Quels appareils nécessitent obligatoirement une ligne dédiée ?
La norme NF C 15-100 impose des circuits dédiés pour la plaque de cuisson (32 A), le four, le lave-linge, le sèche-linge, le lave-vaisselle, le chauffe-eau (tous en 20 A) et la VMC (2 A). Chaque appareil doit avoir son propre disjoncteur au tableau.
Peut-on brancher un four et une plaque sur le même circuit ?
Non, c’est interdit par la norme. La plaque de cuisson nécessite un circuit en 6 mm² protégé par un disjoncteur 32 A, tandis que le four exige un circuit séparé en 2,5 mm² avec disjoncteur 20 A. Les deux appareils fonctionnent simultanément et leur puissance cumulée dépasserait la capacité d’un seul circuit.
Combien de circuits dédiés faut-il dans un T3 ?
Un T3 nécessite au minimum 6 à 7 circuits dédiés (plaque, four, lave-linge, lave-vaisselle, chauffe-eau, VMC), auxquels s’ajoutent 3 à 5 circuits pour les prises et l’éclairage, soit un total de 12 à 16 circuits minimum au tableau.
Combien coûte l’ajout d’une ligne dédiée ?
L’ajout d’une ligne dédiée coûte entre 120 et 300 € selon la distance entre le tableau et l’appareil. Ce prix comprend le tirage du câble, l’installation du disjoncteur au tableau et le raccordement de la prise. Prévoyez un budget plus élevé si les murs doivent être saignés.
